Tenon à rotule
Fixation des vérins hydrauliques
La fixation pivotante avec tenon à rotule est un montage du vérin avec deux degrés de liberté de mouvement. Cela permet une fixation pivotante du vérin.
En montant en plus un tenon à rotule à la tige de piston, le vérin peut être complété pour former un axe avec 2 articulations pivotantes.
La force du vérin est appliquée au centre de l'axe du vérin par la rotule radiale, de sorte qu'aucune force latérale ne s'exerce par le contreventement.
Le tenon à rotule est équipé d'une rotule qui réquiert un entretien régulier.
Des informations plus détaillées sur les rotules installées vous trouvez ici sous rotules radiales.
On peut installer au vérin des autres accessoires de fixation, par exemple les brides.

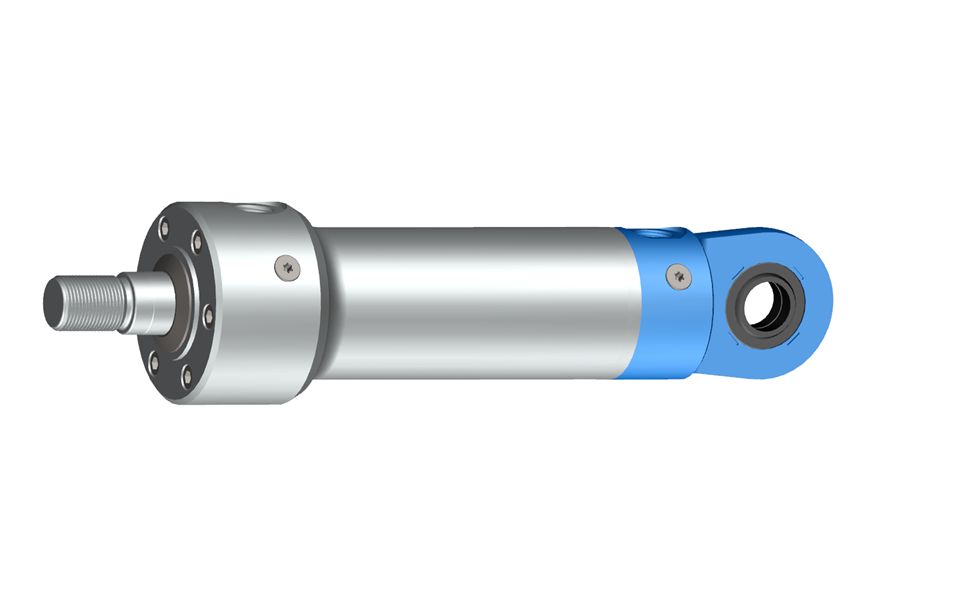

Vérin simple tige
à tenon à rotule
Affectation des rotules standards à la série
| séries | norme vérin | rotule ISO 12240-1 |
jeu de roulement | fixation du rotule |
| 120 | Hänchen | Forme E (DO) à entretenir | Groupe N | fixé solidement |
| Forme W (LO) à entretenir | Groupe N | fixé par circlip | ||
| 300 | Hänchen | Forme E (DO) à entretenir | Groupe N | fixé solidement |
| 550 | Hänchen | Forme W (LO) à entretenir | Groupe N | fixé par circlip |
| 100 | DIN 24336 | Forme W (LO) à entretenir | Groupe N | fixé solidement |
| 160 | ISO 6020-1 | Forme W (LO) à entretenir | Groupe N | fixé solidement à partir du piston 50 fixé par circlip |
| 250 | ISO 6022 | Forme W (LO) à entretenir | Groupe N | fixé solidement à partir du piston 100 fixé par circlip |
| 660 | ISO 6022-2 | Forme E (DO) à entretenir | Groupe N | fixé solidement |
Groupe N = normal clearance
