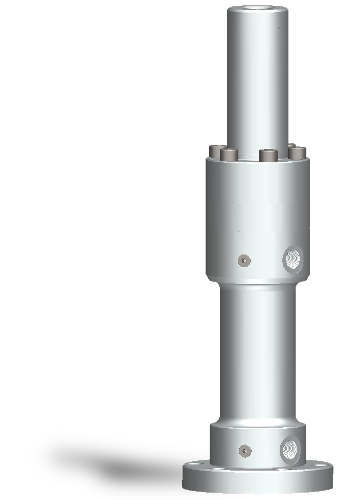

Ceci distingue notre multiplicateur de pression :
  • Solution à peu de frais pour le mode cadencé
  • Montée de pression jusqu’à 4 000 bars
  • Utile pour les besoins temporaires en haute pression
  • Économie d’énergie dans les installations hydrauliques

Mode de fonctionnement multiplicateur de pression hydrauliques

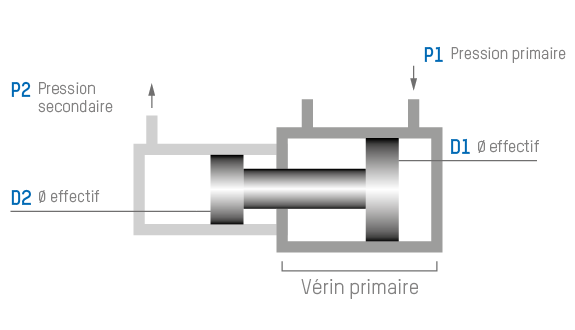

Fonction générale des multiplicateur de pression

Dans le multiplicateur de pression, une surface A1 est soumise à la pression primaire p1. Il en résulte une pression A3 dont la valeur dépend du rapport de surface p3.

Fonction et utilisation dans les applications d’essais

Un vérin hydraulique à entraînement servo-hydraulique (vérin primaire) permet de générer un profil de conduite de tige de piston quelconque. Ce profil de conduite génère à son tour, dans la chambre à haute pression, une variation de pression quelconque qui, comme pression d’épreuve, peut être exercée sur un échantillon.

Des pièces peuvent par exemple être soumises, à l’intérieur, à une pression, ce qui est idéal pour les essais d’éclatement dans des corps creux tels que flexibles, tubes et récipients. A cette fin, le vérin de contrôle peut fonctionner à l’huile hydraulique, alors que la pièce à haute pression travaille avec des fluides respectueux de l’environnement, telle l’eau.

Dans le multiplicateur de pression, une surface A1 est soumise à la pression primaire p1. Il en résulte une pression A3 dont la valeur dépend du rapport de surface p3.

Données techniques des multiplicateur de pression

Pression
secondaire p3
[bar]

 Ø actif
primaire
[mm]		 Ø actif
secondaire
[mm]
 Rapport de
transmission

 Pression
primaire p1
[bar]
 Volume de
travail
[cm³/mm course]

630		 100
125
160		 60
80
100		 2,78
2,44
2,56		 227
258
246		 2,83
5,03
7,85

1 000		 100
125
160		 50
60
80		 4,00
4,34
4,00		 250
230
250		 1,96
2,83
5,03

1 600		 125
160
200		 50
60
80		 6,25
7,11
6,25		 256
225
256		 1,96
2,83
5,03

2 500
 		 125
160
200		 40
50
60		 9,77
10,24
11,11		 256
244
225		 1,26
1,96
2,8

4 000
 		 125
160
200		 30
40
50		 17,36
16,00
16,00		 230
250
250		 0,71
1,26
1,96


Autres tailles et pressions sur demande
