Surfaces rodées, précision géométrique, longue durée de vie. Outre que par les dimensions d'implantation et les accessoires normalisés, ces séries convainquent par leurs valeurs intrinsèques Hänchen.
De la qualité qui est propre à Hänchen, et avec des joints adaptés, ces vérins satisfont les exigences techniques les plus sévères en matière d’entraînements sûrs et fiablement réglés.
Il existe de nombreuses normes pour les vérins hydrauliques : Les normes relatives aux dimensions visent à garantir l’interchangeabilité entre les fabricants. Les normes suivantes sont valables pour les vérins ronds : DIN ISO 6020-1, DIN ISO 6022. L'équipement pour les vérins normés, tels, par exemple, que les têtes d’articulation, sont régis par DIN ISO 8132.
La norme relative aux dimensions décrit donc les dimensions d’implantation pour les vérins normés, mais pas la qualité ou le matériel du vérin hydraulique.
Voir aussi : http://www.iso.org

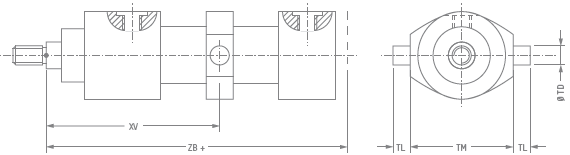

Conseil : comparer toujours les dimensions normées des différents fabricants car la norme autorise de grandes tolérances.

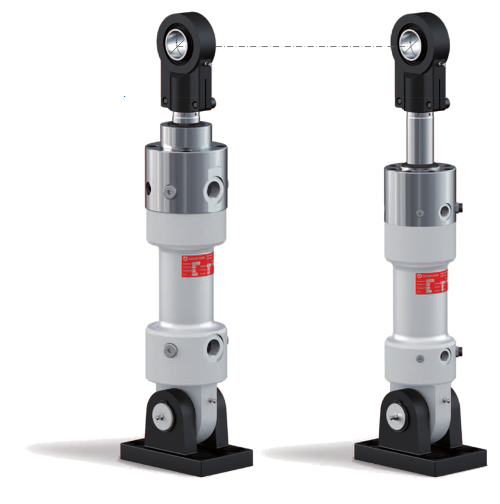

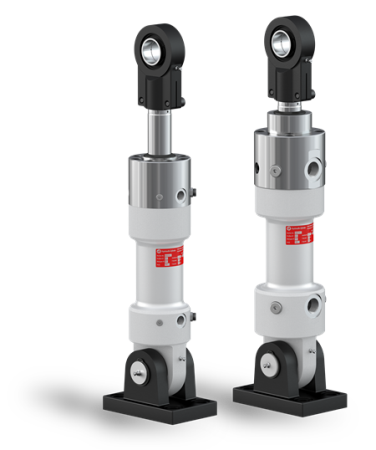

Comparaison des vérins normés de mêmes dimensions d’implantation :
gauche Vérins hydrauliques selon ISO 6022 avec amortissement
droite Vérins hydrauliques Hänchen de la série 550 sans amortissement
Vous trouverez nos accessoires disponibles normalisés selon ISO 8132 / 8133, ainsi que d'autres accessoires, dans le configurateur de produits HÄKO ; ils seront adaptés au vérin que vous aurez choisi.
Type d’effet : simple tige | Systèmes de joint : Version de base, Servocop®, Servofloat® | Vitesses : jusqu’à 0,5 m/s | Course : 1 - 6 000 mm
La conception hydraulique des vérins hydrauliques, ainsi que la sélection correspondante des pièces de montage, des valves et des fiches techniques peuvent être effectuées dans notre configurateur de produits HÄKO.

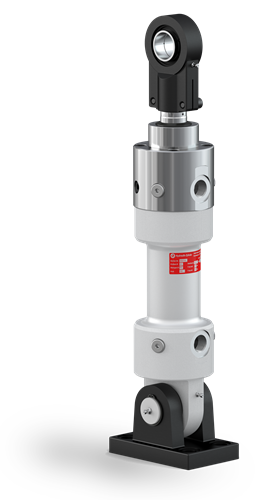

Série 160 DIN ISO 6020-1 |

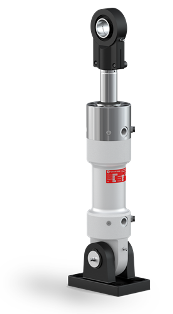

Série 550 DIN ISO 6022 |
||||
Alésage (mm) |
Ø tige (mm) |
Force F1 | F2 (kN) |
Pression max (bar) |
Force F1 | F2 (kN) |
Pression max (bar) |
25 | 14 | 7,9 | 5,4 | 160 | --- | --- |
32 | 18 | 12,9 | 8,8 | 160 | --- | --- |
40 | 22 25 28 30 |
20,1 | 14,0 --- 20,1 | 10,3 --- |
160 --- 160 --- |
--- 31,4 | 19,1 --- 31,4 | 13,7 |
--- 250 --- 250 |
50 | 28 30 36 40 |
31,4 | 21,6 --- 31,4 | 15,1 --- |
160 --- 160 --- |
--- 49,1 | 31,4 --- 49,1 | 17,7 |
--- 250 --- 250 |
60 | 40 50 |
--- --- |
--- --- |
70,7 | 39,3 70,7 | 21,6 |
250 250 |
63 | 36 45 |
49,9 | 33,6 49,9 | 24,4 |
160 160 |
--- --- |
--- --- |
80 | 45 50 56 60 |
80,4 | 55,0 --- 80,4 | 41,0 --- |
160 --- 160 --- |
--- 125,7 | 76,6 --- 125,7 | 55,0 |
--- 250 --- 250 |
100 | 56 60 70 80 |
125,7 | 86,3 --- 125,7 | 64,1 --- |
160 --- 160 --- |
--- 196,3 | 125,7 --- 196,3 | 70,7 |
--- 250 --- 250 |
125 | 70 80 90 100 |
196,3 | 134,8 --- 196,3 | 94,6 --- |
160 --- 160 --- |
--- 306,8 | 181,1 --- 306,8 | 110,4 |
--- 250 --- 250 |
140 | 100 | --- | --- | 384,8 | 188,5 | 250 |
160 | 90 110 |
321,7 | 219,9 321,7 | 169,7 |
160 160 |
--- --- |
--- --- |
200 | 110 140 |
502,7 | 350,6 502,7 | 256,4 |
160 160 |
--- --- |
--- --- |
F1 = force en poussant lors de la sortie du vérin | F2 = force en tirant lors de l’entrée du vérin
