Ceci distingue nos Vérins hydrauliques spéciaux :
  • Savoir-faire de plusieurs décennies
  • Conseil sur site
  • Grande qualité des pièces
  • Solution spécifique client
  • Surfaces de roulement rodées
  • Service de pièces de rechange tout au long
    de la durée de vie des vérins

Constructions individuelles pour vérins hydrauliques spéciaux
Vérins filetés

Les vérins hydrauliques sont fixés mécaniquement puis raccordés hydrauliquement avec des flexibles ou des tubes. Une alternative peu encombrante est constituée de vérins filetés avec corps gradué qui sont placés dans des trous gradués. Ce vérin, qui peut être utilisé dans un bloc, est normalement intégré dans une machine et est protégé des agents externes. Les avantages :
  • construction compacte
  • montage aisé sans raccords vissés
Les vérins hydrauliques sont fixés mécaniquement puis raccordés hydrauliquement avec des flexibles ou des tubes.

Constructions individuelles pour vérins hydrauliques spéciaux
Vérin avec dispositif anti-torsion

Les tiges de piston dans les vérins hydrauliques sont normalement protégées contre la torsion par des pièces de fixation. Car si la tige n’est pas fixée, elle peut se tordre. Déjà des moments externes peu importants peuvent suffire pour cela ; même la structure de la surface de la tige de piston peut causer une torsion du fait de sa course. Cela peut être évité par des dispositifs mécaniques, même en présence de moments du couple de rotation très élevés. Nous choisissons la version adaptée à votre cas d’application.
Vérin hydraulique avec dispositif anti-rotation

Constructions individuelles pour vérins spéciaux

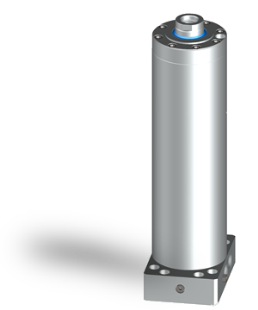

Vérins hydrauliques comme colonne de guidage

La solution pour une combinaison peu encombrante de mouvements linéaires et un guidage précis : la colonne de guidage trempée à l’extérieure avec vérin hydraulique intégré. Les charges couplées à la tige de piston peuvent ainsi être guidées et déplacées avec précision, sans que des forces radiales sollicitent le vérin.

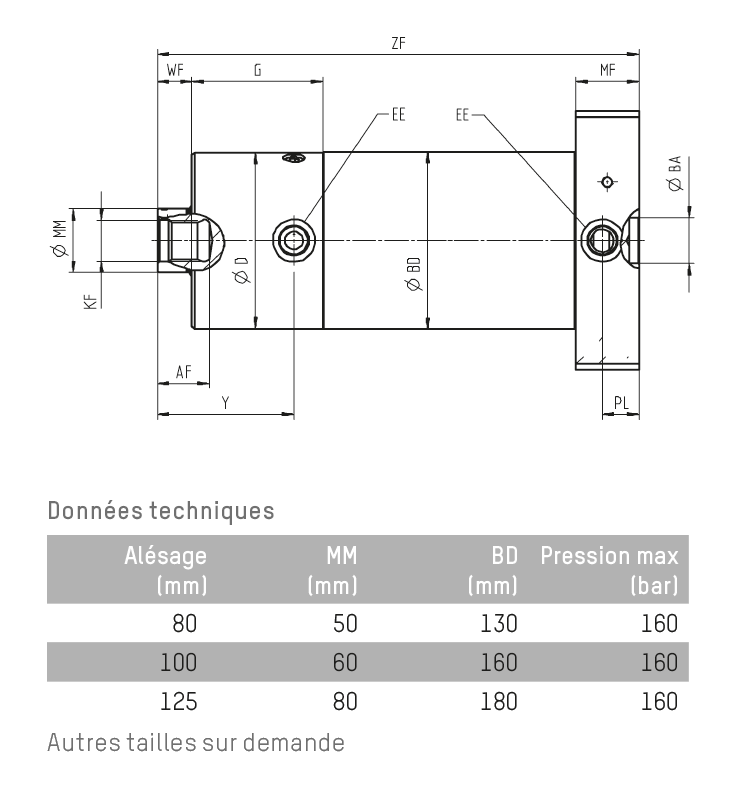

Données techniques et dessin du vérin hydraulique comme tige guide.
Vérins hydrauliques comme colonne de guidage

Constructions individuelles pour vérins spéciaux
Vérins hydrauliques avec tube de protection de pression

Pour un équilibrage de poids ou l’obtention d’un effet élastique, des précharges doivent en partie être appliquées sur les échantillons. Dans ce but, les vérins hydrauliques sont équipés d’un tube de protection sous pression. L’entraînement et les ressorts hydrauliques sont donc réunis en une seule pièce.

Un vérin double tige est alors en plus alimenté en pression, celle-ci venant d’un accumulateur, du côté du tube de protection. La surface effective A3 résultant du diamètre de la tige, agit ainsi comme « ressort de tube de protection ». Avec ses deux chambres A1 et A2, le vérin hydraulique travaille à l’unisson avec cette force hydraulique à action permanente.
Vérins hydrauliques avec tube de protection de pression

Constructions individuelles pour vérins hydrauliques sur mesure
Vérins synchrones

Par rapport aux mouvements dynamiques, les vérins hydrauliques avec surfaces effectives de même dimension sont avantagés. La solution aux endroits exigus ou pour les tâches d’essais avec une longue course, est représentée par le vérin synchrone. Sa longueur de construction correspond à celle d’un vérin avec tige de piston d’un seul côté : une grande tige amenant la force à l’extérieur, dans laquelle se prolonge une tige plus petite. C’est ainsi que se créent deux surfaces effectives, de même dimension, pour la sortie de la tige (A3) et sa rentrée (A2).
Vérins synchrones

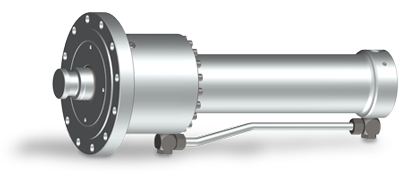

Vérin hydraulique à avance rapide avec course de puissance
Vérin de presse, vérin hydraulique avec avance rapide
Ces vérins sont utilisés lorsqu'une force très élevée est requise sur une courte plage de course au démarrage du vérin hydraulique. Pour le reste de la course de ces vérins hydrauliques avec fonction d'avance rapide, on a une plus grande vitesse de déplacement, mais avec une plus petite surface de travail et donc une plus petite force.
Joint tournant
en savoir plus sur les vérins à avance rapide avec course puissance

Extensions et adaptations pour Vérins spéciaux
Modification du fluide

Les fluides nécessaires varient suivant le domaine d’application. Dans l’industrie alimentaire, les huiles en circuit ne sont pas nocives pour la santé ; en aciérie, les liquides sont difficilement inflammables. Les vérins sont alors équipés, en conséquence, de joints et revêtements adaptés. Exemples de fluide :
  • huiles minérales
  • huiles siliconées
  • huiles biodégradables
  • liquide de freins
fluide

Extensions et adaptations pour Vérins spéciaux
Modification du matériau

Le choix du matériau est fonction de l’application et est adapté individuellement à vos exigences. Par exemple :
  • acier inoxydable pour le secteur alimentaire
  • acier amagnétique pour le secteur médical
  • l’aluminium fait économiser du poids
  • acier pour emploi à basses températures dans des régions/ zones froides
matériau
