Propriétés des filtres de ventilation :
  • Version comme filtre à vis
  • Grande capacité de séparation de saletés
  • Avec lèvre d’étanchéité, pas de joint nécessaire
  • Pression de service jusqu’à 10 bars
  • Température jusqu’à 100 °C
  • Fluide : air, gaz, vapeurs (compatibilité bronze)
  • Livrable départ entrepôt

Fonction des filtres à vis
Filtrage d’air, gaz et vapeurs

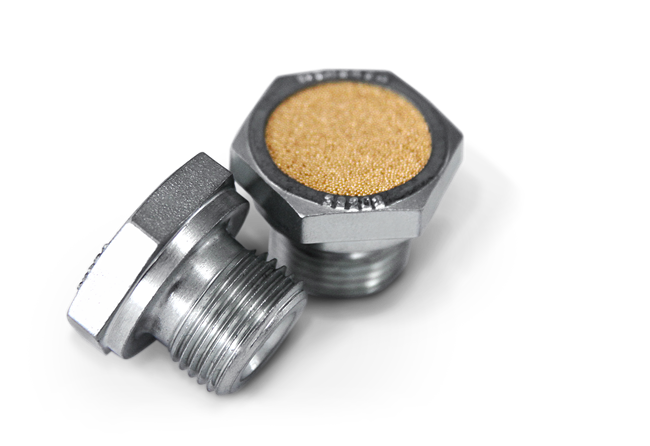

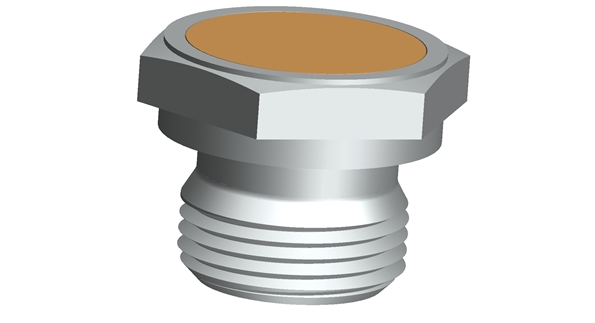

Les filtres à vis Hänchen se composent d’un élément en bronze fritté, logé dans un corps en acier zingué. Ils servent à la ventilation d’espaces sous basse pression, tels par exemple ceux des réservoirs d’huile ou des chambres sans pression dans les vérins hydrauliques ainsi que les systèmes hydrauliques. Les filtres de ventilation empêchent la pénétration de corps étrangers dans l’air en entrée et les endommagements qui en résulteraient. Breather vents sont utilisés comme filtres de ventilation et filtres de purge d’air. Les filtre à vis se distinguent par une grande capacité de séparation de saletés et une grande longévité, et sont en particulier parfaits pour filtrer les flux d’air et de gaz.



Nettoyage des filtres à vis



Les impuretés visibles de l’élément de filtrage peuvent être enlevées à contre-courant avec de l’air.  Les impuretés à l’intérieur du filtre à air, telle par exemple l’huile, peuvent être enlevées avec un solvant.

Les filtres à vis Hänchen se composent d’un élément en bronze fritté, logé dans un corps en acier zingué. Ils servent à la ventilation d’espaces sous basse pression, tels par exemple ceux des réservoirs d’huile ou des chambres sans pression dans les vérins hydrauliques ainsi que les systèmes hydrauliques.

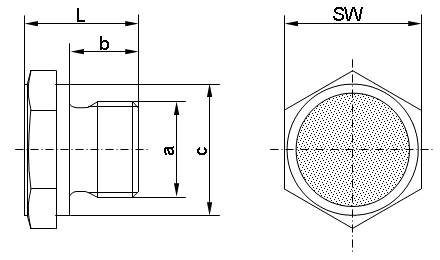

Données techniques des filtres de ventilation ou des filtres à vis

Filetage
b c L SW  réf.
Débit d'air en l/min
pour p = 0,25 bar
G 1/8 8 14 18 17 0300700A 50
G 1/4 10 19 18 22 0300800A 100
G 3/8 12 23 20 24 0300900A 130
G 1/2 14 26 23 27 0301000A 160
G 3/4 16 32 25 32 0301100A 220
G 1 18 39 30 41 0301200A 400
M 10 x 1 8 14 18 17 0301300A 50
M 12 x 1,5 10 17 18 22 0301400A 100
M 18 x 1,5 10 23 20 24 0301500A 130
M 22 x 1,5 14 16 23 27 0301600A 160
M 27 x 2 26 32 25 32 0301700A 220
M 33 x 2 18 39 30 41 0301800A 400
Données techniques des filtres de ventilation ou des filtres à vis
