Ceci distingue nos servo vérins :
  • Rapport qualité-prix optimal
  • Comme vérins à simple ou double tige
  • Parfaits pour les tâches d’essais avec
    de longues courses
  • Avec, en option, plaque embase pour
    valve de contrôle
  • Avec capteur de position intégré
  • Faible poids propre

Capteurs et vannes pour vérins hydrauliques
Parfait pour les tâches industrielles et d’essais dynamiques

Pour assurer la précision nécessaire, Hänchen propose des composants de capteur et valves adaptés, cela pour des entraînements hautement dynamiques et précis avec densité d’énergie élevée.

Capteur de force
Les capteurs de force sont basés sur une technologie extensométrique ou piézométrique, et mesurent les forces de traction et de pression du vérin hydraulique. Ils sont directement montés sur la tige de piston et mesurent ainsi statiquement ou dynamiquement la charge sur la tige de piston. Les capteurs de force sont par exemple utilisés pour surveiller ou régler la force du vérin.
 Les capteurs de force sont basés sur une technologie extensométrique ou piézométrique, et mesurent les forces de traction et de pression du vérin hydraulique.
Valves de contrôle
Des valves de contrôle commandent le débit volumétrique proportionnellement par rapport au signal de commande électrique. Suivant le cas d’application, les valves utilisées sont des servo-valves ou valves à commande proportionnelles. Les valves avec recouvrement zéro des arêtes de commande sont parfaites pour les tâches de réglage hydraulique.
 Des valves de contrôle commandent le débit volumétrique proportionnellement par rapport au signal de commande électrique.
Détecteur de proximité
Des détecteurs de proximité inductifs résistants à la compression détectent, sans contact et sans usure, les extrémités de course dans le vérin hydraulique. Le signal est utilisé pour commander ou contrôler le vérin hydraulique. Les vérins hydrauliques avec détecteurs de proximité possèdent par ailleurs un amortissement de fin de course réglable.
Des détecteurs de proximité inductifs résistants à la compression détectent, sans contact et sans usure, les extrémités de course dans le vérin hydraulique.
Capteurs de position
Les capteurs de position montrent électroniquement la position de la tige de piston. La course permet de générer un signal de course analogique ou numérique. Celui-ci peut par exemple être utilisé comme signal réel dans le circuit de réglage de position ou pour la surveillance des valeurs limites de la position ou de la vitesse. Un capteur de position peut être intégré dans le vérin, ce qui permet d’obtenir un système protégé mécaniquement et compact.
Les capteurs de position montrent électroniquement la position de la tige de piston.

Séries de servo vérins Hänchen
Pour mouvements contrôlés

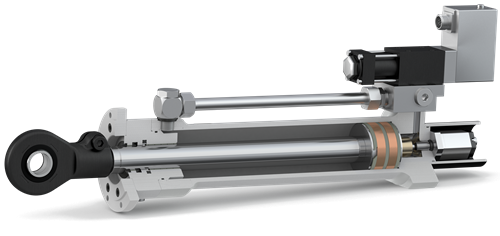

Vérin hydraulique de la série 120
  • Alésage 40 mm à 125 mm
  • Pression de service jusqu’à 150 bars
  • Comme vérins à simple ou double tige
  • Vérins type de construction rond
  • Différents types de fixation
  • Tige de piston rodée et chromée
  • Pression d’épreuve = 1,5 x pression de service max
Vérin hydraulique de la série 160
  • Alésage 50 mm à 125 mm
  • Pression de service jusqu’à 160 bars
  • Comme vérin simple tige
  • Vérins type de construction rond selon ISO 6020-1
  • Différents types de fixation
  • Tige de piston rodée et chromée
  • Pression d’épreuve = 1,5 x pression de service max.
Vérin hydraulique de la série 300
  • Alésage 50 mm à 125 mm
  • Pression de service jusqu’à 300 bars
  • Comme vérins à simple ou double tige
  • Vérins type de construction rond
  • Verschiedene Befestigungsarten
  • Tige de piston rodée et chromée
  • Pression d’épreuve = 1,5 x pression de service max.
Vérin d'essai de la série 320
  • Alésage 28 mm à 220 mm
  • Pression de service jusqu'à 320 bars

Les hydropulsateurs sont parfaits pour les applications hautement dynamiques. Pour en savoir davantage, reportez-vous à la section vérins d'essai.

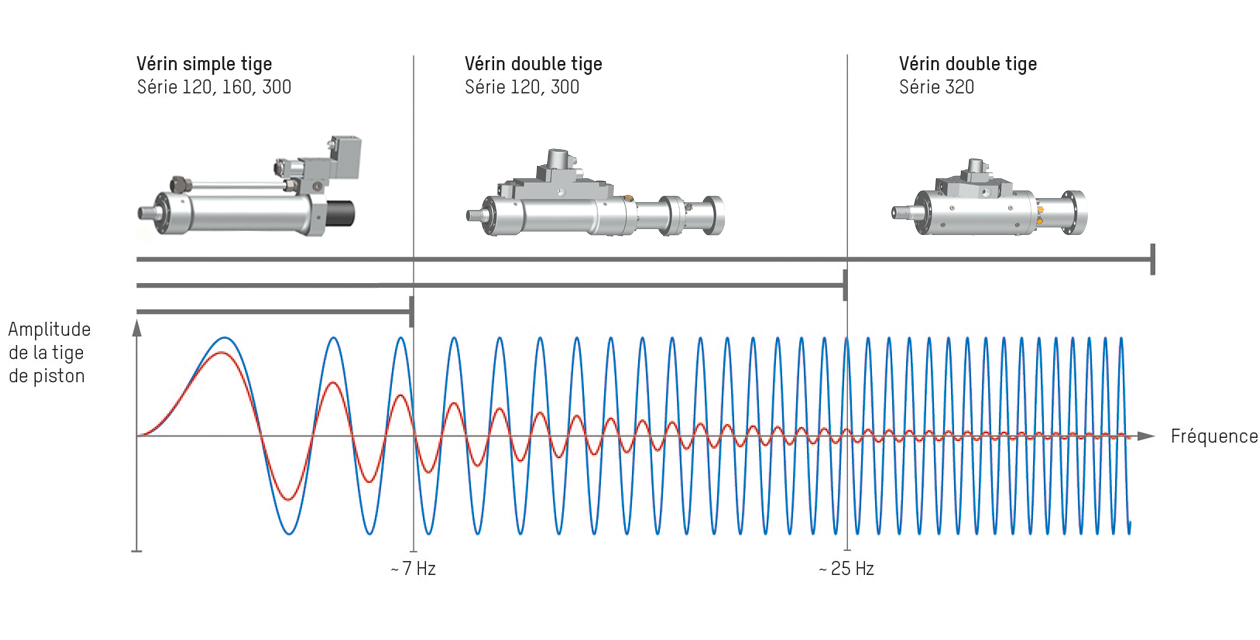

Aptitude des séries de vérins en fonction de la plage de fréquences

Équipement servo vérin
Systèmes de joints et guiding systems

Les systèmes de joints dans le fond et sur le piston constituent le cœur du vérin hydraulique et définissent sa plage d'applications. Ainsi, vous déterminez la précision de mouvement du servo-vérin, les amplitudes minimales applicables et l'action des forces radiales. De plus, vous pouvez choisir les systèmes de joints à faible usure.

Pour les servo-vérins qui seront exposés à des oscillations, nous recommandons comme guiding system dans le fond, le guide synthétique Servoslide® ou les éléments de guidage en PTFE.

Ici vous trouverez davantage d'informations sur l'équipement du fond et du piston dans le vérin hydraulique.

Accessoires et équipements pour servo vérins
Éléments de fixation, outil de montage et équipement

Vérins hydrauliques accessoires

Vous avez besoin d’accessoires adaptés ?
Nous vous fournissons :

  • têtes d’articulation
  • brides circulaires
  • plaques embase
  • chapes rapportées
  • vis
Vérins hydrauliques accessoires
Vérins hydrauliques équipements

Avez-vous besoin d’aides qui vous simplifient la manipulation ?
Nous vous offrons :

  • outils pour joints et de montage
  • kit de purge d’air
  • clé à ergot
  • instructions de maintenance sous forme de documentation par images
  • dessin en 3D-CAD
    et bien plus encore

Vous trouverez d’autres informations auprès de Outil de montage.

Vérins hydrauliques équipements

Données techniques des Servo vérins

Type d’effet : simple tige, double tige* | Systèmes de joint : Version de base, Servocop®, Servoseal®*, Servofloat® | Vitesses : jusqu’à 2 m/s | Course: 1 - 1.500 mm

* pas pour la série 160

     Série 120

150 bar
Série 160
ISO 6020-1
160 bar
 Série 300

300 bar

Alésage
(mm)
Ø tige
(mm)
Force F1 / F2
(kN)
Force F1 / F2
(kN)
 Force F1 / F2
(kN)

40 25 18,8 / 11,5     ---      ---
50 25
28
30
40
29,5 / 22,1
   ---
29,5 / 18,8
   ---
   ---
31,4 / 21,6
   ---
   ---
   ---
   ---
58,9 / 37,7
58,9 / 21,2

60 30
40
50

42,4 / 31,8
42,4 / 23,6
   ---

  ---
   ---
   ---

    ---
84,8 / 47,1
84,8 / 25,9

63 36     ---    49,9 / 33,6    ---
80 40
45
50
60

75,4 / 56,5
   ---
75,4 / 45,9
  ---

   ---
80,4 / 55,0
   ---
   ---

  ---
   ---
150,8 / 91,9
150,8 / 66,0

100 50
56
60
80

117,8 / 88,4
   ---
117,8 / 75,4
   ---

   ---
125,7 / 86,3
   ---
---

   ---
   ---
235,6 / 150,8
235,6 /   84,8

125 60
70
80
100

184,1 / 141,7
   ---
184,1 / 108,7
   ---

   ---
196,3 / 134,8
   ---
   ---

   ---
   ---
368,2 / 217,4
368,2 / 132,2

140

80
100

230,9 / 155,5
230,9 / 113,1

   ---
   ---

   ---
461,8 / 226,2
