Vérins standard
Fabrication de vérins hydrauliques

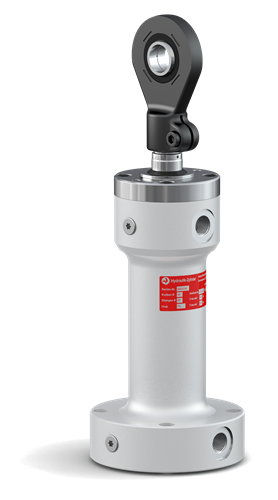

Les vérins hydrauliques offrent beaucoup d’avantages : Avec une durée de vie éprouvée, quasiment sans frottement et robustes. Les séries 120 et 300 de notre fabricant de vérins hydrauliques convainquent en outre par toutes leurs caractéristiques de qualité Hänchen, car elles disposent d'une faible résistance au décollement, une usure minime et en conséquence des intervalles de maintenance accrus.
De la qualité qui est propre à Hänchen, et avec des joints adaptés, ces vérins hydrauliques satisfont les exigences techniques les plus sévères en matière d’entraînements sûrs et fiablement réglés.
- Démarrage sous pleine charge
- Pleine force à tout instant et simultanément
- Construction compacte
- Frottement minimal
- Pas de risque de défaillance
- Pas d’effet stick-slip
Propriétés d’un vérin hydraulique
Avantages de l'hydraulique
- En ordre de marche : prêt à démarrer sous charge
La construction compacte avec une force d’inertie minime garantit une grande performance. Les vérins hydrauliques peuvent par conséquent démarrer immédiatement sous charge et modifier rapidement la direction de mouvement.
- En position : dans chaque situation
Possibilité de régler la vitesse en continu, avec un concept de régulation de haute précision qui reste simple même si les exigences varient fortement.
- Rapide : même sous une charge importante
Pleine force et pleine vitesse à tout instant et simultanément en vue de la meilleure performance.
- Des vérins pour toutes les plages de fréquences

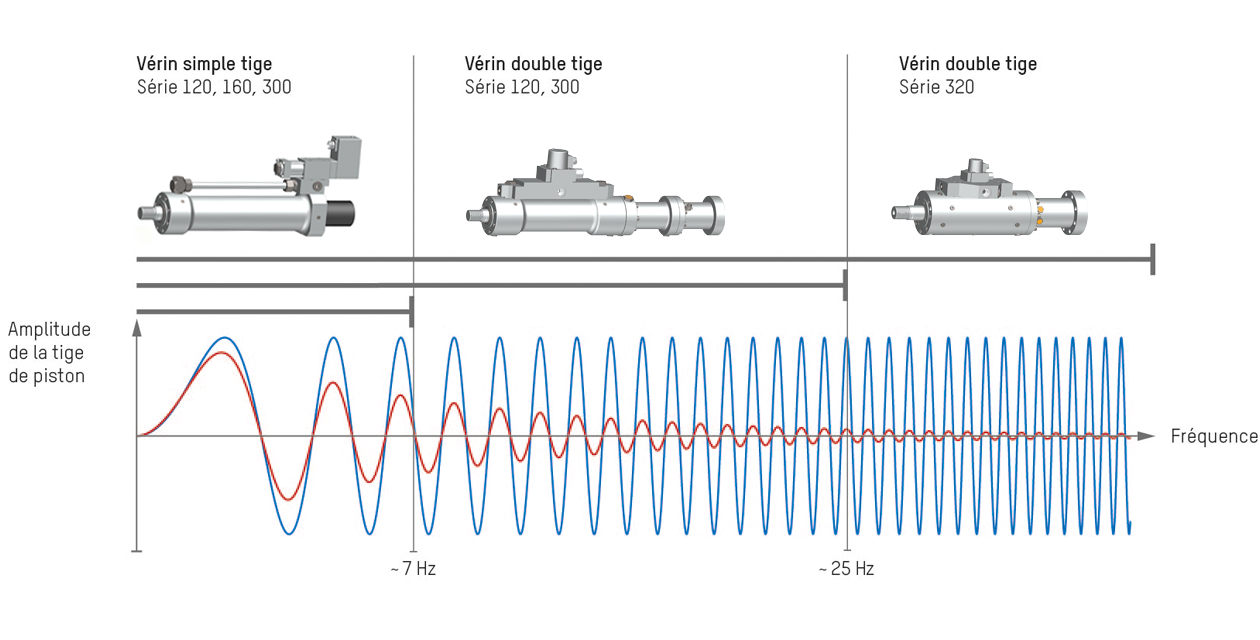

La dynamique nécessaire de l'entraînement détermine le type d'effet. Des valves de contrôle rapides permettent également aux vérins simple tige d'atteindre par hautes fréquences une qualité de profil élevée. Les valeurs limites qui figurent dans le diagramme sont des valeurs indicatives pour votre information. Elles dépendent de différentes conditions d'application. Nous vous assistons dans votre choix.

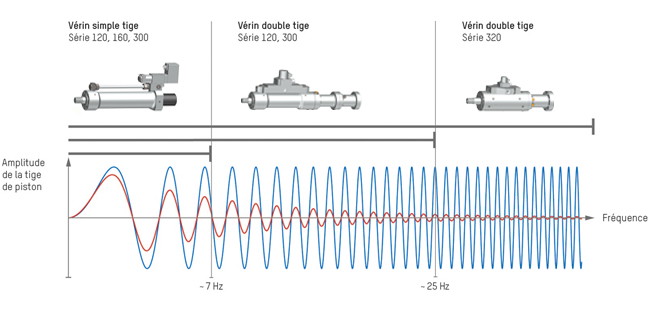

Aptitude des séries de vérins en fonction de la plage de fréquences :
Séries de vérins standard Hänchen
Pour les oscillations à longue et courte course
Notre vaste programme standard est parfaitement adapté pour de nombreuses nombreuses applications différentes.
Dans le cas d'une demande répétée de lots importants, il convient de concevoir le vérin sur mesure en fonction des exigences spécifiques. Pour cela, Hänchen, le fabricant de vérins hydrauliques, met en œuvre un concept global pour proposer un vérin avec un rapport qualité-prix optimisé.
• Faibles prix à la pièce pour les vérins
• Le vérin peut faire exactement ce que l'application exige
• Courts délais de livraison grâce aux process adaptés à la série
• Approvisionnement rapide en pièces de rechange grâce à la disponibilité en stock des joints
Si vous avez besoin de vérins à double effet comme vérins en série, veuillez nous contacter directement.
Équipement vérin standard
Systèmes de joints et guiding systems
Les systèmes de joints dans le fond et sur le piston constituent le cœur du vérin hydraulique et définissent sa plage d'applications. Ainsi, vous déterminez les propriétés de frottement et le comportement stick-slip des vérins standard, les vitesses réalisables et l'action des forces radiales.
Ici vous trouverez davantage d'informations sur l'équipement du fond et du piston dans le vérin hydraulique.
Accessoires et outils pour vérins standard
Éléments de fixation, outil de montage et outils
Vous trouverez nos accessoires et équipements disponibles en standard dans le configurateur produit HÄKO; ils seront adaptés au vérin que vous aurez choisi.
Données techniques des vérins standard Hänchen

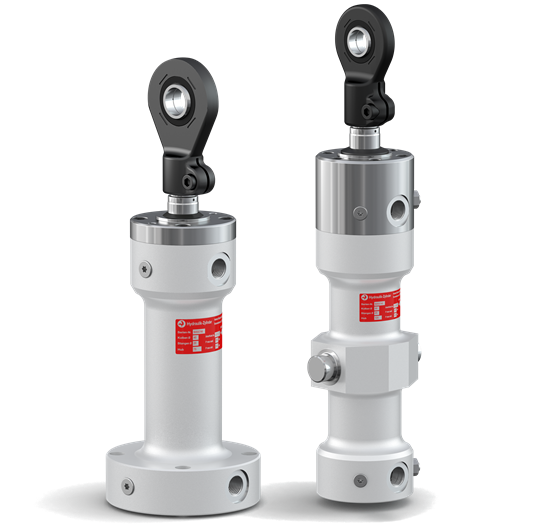

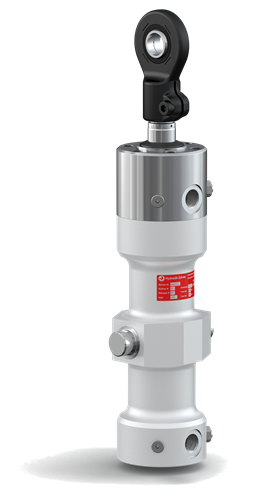

Vérin hydraulique du fabricant
Type d’effet : simple tige, double tige | Systèmes de joint : Version de base, Servocop®, Servoseal®, Servofloat® | Vitesses : jusqu’à 2 m/s | Course: 1 - 6 000 mm
La conception hydraulique des vérins hydrauliques, ainsi que la sélection correspondante des pièces de montage, des valves et des fiches techniques peuvent être effectuées dans notre configurateur de produits HÄKO.
| Série 120 | Série 300 | |||||
| Alésage (mm) |
Ø tige (mm) |
Force F1 | F2 |
Pression max* (bar) |
Force F1 | F2 (kN) |
Pression max* (bar) |
|
| 25 | 12 16 |
7,4 | 5,7 7,4 | 4,3 |
150 150 |
--- 14,7 | 8,7 |
--- 300 |
|
| 32 | 16 20 |
12,1 | 9,0 12,1 | 7,4 |
150 150 |
--- 24,1 | 14,7 |
--- 300 |
|
| 40 | 20 25 30 |
18,8 | 14,1 18,8 | 11,5 --- |
150 150 --- |
--- 37,7 | 23,0 37,7 | 16,5 |
--- 300 300 |
|
| 50 | 25 30 40 |
29,5 | 22,1 29,5 | 18,8 --- |
150 150 --- |
--- 58,9 | 37,7 58,9 | 21,2 |
--- 300 300 |
|
| 60 | 30 40 50 |
42,4 | 31,8 42,4 | 23,6 --- |
150 150 --- |
--- 84,8 | 47,1 84,8 | 25,9 |
--- 300 300 |
|
| 80 | 40 50 60 |
75,4 | 56,5 75,4 | 45,9 --- |
150 150 --- |
--- 150,8 | 91,9 150,8 | 66,0 |
--- 300 300 |
|
| 100 | 50 60 80 |
117,8 | 88,4 117,8 | 75,4 --- |
150 150 --- |
--- 235,6 | 150,8 235,6 | 84,8 |
--- 300 300 |
|
| 125 | 60 80 100 |
184,1 | 141,7 184,1 | 108,7 --- |
150 150 --- |
--- 368,2 | 217,4 368,2 | 132,5 |
--- 300 300 |
|
| 140 | 80 100 |
230,9 | 155,5 230,9 | 113,1 |
150 150 |
--- 461,8 | 226,2 |
--- 300 |
|
| 160 | 80 100 |
301,6 | 226,2 301,6 | 183,8 |
150 150 |
--- 603,2 | 367,6 |
--- 300 |
|
| 180 | 100 120 |
381,7 | 263,9 381,7 | 212,1 |
150 150 |
--- 763,4 | 424,1 |
--- 300 |
|
| 200 | 100 120 140 |
628,3 | 471,2 628,3 | 402,1 --- |
200 200 --- |
--- --- 942,5 | 480,7 |
--- --- 300 |
|
| 220 | 120 140 160 |
760,3 | 534,1 760,3 | 452,4 --- |
200 200 --- |
--- --- 1.140,0 | 537,2 |
--- --- 300 |
|
| 250 | 120 140 180 |
981,7 | 755,6 981,7 | 673,9 --- |
200 200 --- |
--- --- 1.472,0 | 709,2 |
--- --- 300 |
|
| 300 | 160 200 |
1.413,7 | 1.011,6 --- |
200 --- |
--- 2.120,6 | 1.178,2 |
--- 300 |
|
* La pression est limitée à 120 bar pour les fixations pivotantes.
F1 = force en poussant lors de la sortie du vérin | F2 = force en tirant lors de l’entrée du vérin
Dans les vérins double tige, l’entrée et la sortie correspondent à la valeur F2.
