Pour les applications de précision, nous recommandons la version avec joint de piston de pression, dans laquelle aucun joint sous pression n’est en contact avec la tige. Il en résulte que le frottement de glissement est très faible, et qu’il est constant quelle que soit la pression de déverrouillage.
Le bloqueur de tige avec joint de piston de pression est destiné aux applications de test/d’essais et autres domaines d’utilisation hautement dynamiques, ainsi que pour les tâches de précision. Cela s’applique en particulier en combinaison avec les vérins avec joints sans contact.

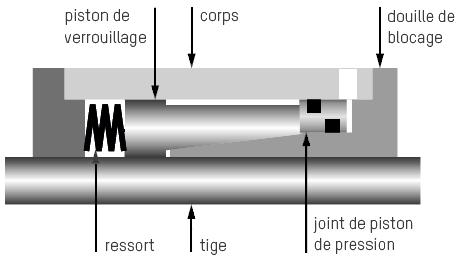

Le blocage de tige Ratio-Clamp® fonctionne selon le principe du verrouillage par frottement : En position initiale sans pression, la force emmagasinée dans les ressorts est déviée via le cône, bloquant ainsi une tige circulaire. Par la pression hydraulique de déverrouillage présente, le piston de verrouillage se déplace à l’encontre de la force du ressort, déverrouillant ainsi le blocage.
Blocage de tige Ratio-Clamp® avec joint de piston de pression
Les joints sous pression sur la douille de blocage et le piston de verrouillage sont remplacés par un joint de piston de pression qui ne touche pas la tige. Le frottement de glissement très faible est par conséquent indépendant de la pression de déverrouillage et constant.
Comme la géométrie de blocage et le ressort correspondent tous deux au standard Ratio-Clamp®, il est possible de réaliser les mêmes forces de tenue. Cependant, du fait de la surface effective hydraulique plus petite, la pression de déverrouillage minime admissible monte. La pression de déverrouillage maximale reste sur 160 bars.
RATIO-CLAMP® |
RATIO-CLAMP® JOINT DE PISTON DE PRESSION |
|||||
+ Pression de déverrouillage + Verrouillage + Système de joints + Certification |
Système de base |
Système de base Avec force de ressort Joint de piston de pression TÜV |
||||
Ø tige (mm) |
Force de retenue max. (kN) |
Pression de déverrouillage min. (bar) |
Force de retenue max. (kN) |
Pression de déverrouillage min. (bar) |
||
16 | 10 | 60 | ||||
18 | 12,5 | 55 | 12,5 | 75 | ||
20 | 14 | 55 | 14 | 75 | ||
22 | 17 | 70 | 17 | 90 | ||
25 | 20 | 70 | 20 | 90 | ||
28 | 31,5 | 90 | 31,5 | 120 | ||
30 | 40 | 105 | 40 | 135 | ||
32 | 40 | 60 | 40 | 90 | ||
36 | 45 | 75 | 45 | 100 | ||
40 | 50 | 80 | 50 | 100 | ||
45 | 65 | 70 | 65 | 90 | ||
50 | 80 | 90 | 80 | 110 | ||
56 | 90 | 75 | 90 | 100 | ||
60 | 100 | 75 | 100 | 100 | ||
63 | 100 | 85 | 100 | 110 | ||
70 | 140 | 80 | 140 | 110 | ||
80 | 180 | 90 | 180 | 110 | ||
90 | 200 | 65 | 200 | 85 | ||
100 | 250 | 75 | 250 | 95 | ||
110 | 300 | 65 | 300 | 90 | ||
120 | 330 | 70 | 330 | 90 | ||
125 | 350 | 75 | 350 | 90 | ||
140 | 450 | 65 | ||||
160 | 750 | 90 |
D’autres forces de retenue et Ø tiges sur demande.
Le verrouillage hydraulique est possible jusqu’à une force de retenue de 2 000 kN et des Ø tiges de 300 mm.
Les valeurs indiquées s’appliquent au fonctionnement avec de l’huile minérale. La force de retenue peut être différente lors de l’emploi d’autres fluides.
