Bloqueur de tige pour presses hydrauliques, machines de moulage par injection, etc.Blocage hydraulique de sécurité avec certification DGUV
Le bloqueur de tige avec réception par le DGUV Test avec réserve de sécurité particulièrement grande, est homologué selon EN 16092-3 pour l’utilisation dans les presses hydrauliques et selon EN 201 pour les installations d’injection de plastique. Elles satisfont aux obligations DGUV Test (organisme d’essais et de certification pour engins de levage, composants de sécurité et machines).
- Les forces de retenue correspondent au moins au double de la masse de la charge à retenir
- L’état verrouillé est visualisé par un détecteur de proximité inductif. Ce dernier travaillant sans contact, il est par conséquent exempt d‘usure.
- Pour le contrôle de son fonctionnement, le détecteur de proximité est équipé d‘une sortie diagnostic supplémentaire.
- Le bloqueur de tige bloque la tige lorsque celle-ci est à l’arrêt.
bloqueur de tige :
- Activation en cas de panne de courant
- Réception par le DGUV Test
- Pas d’endommagement du bloqueur de tige
- Pas d’endommagement de la tige bloquée
Instructions d’implantation des bloqueurs de tige pour la protection individuelle
Conformément à la loi, l’utilisateur doit veiller à ce que le bloqueur de tige

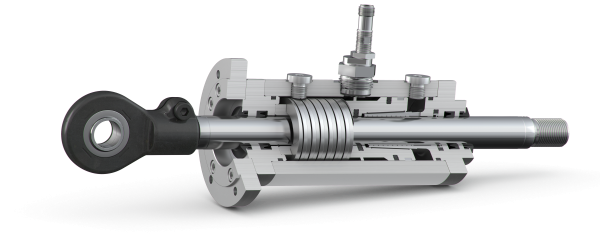

Ratio-Clamp® type RCH soit monté suivant la réglementation EN 16092-3 ou EN 201, que des mesures techniques soient prises au niveau de la commande pour éviter un déclenchement prématuré du bloqueur (avant que la charge ne soit supportée par la force développée par le vérin), que la position du bloqueur soit contrôlée par un détecteur inductif équipé d’une sortie diagnostic.
Nous pouvons mettre à votre disposition non seulement notre catalogue mais aussi notre savoir faire et notre expérience dans le domaine des bloqueurs de tige pour vous aider à trouver la solution idéale.
Emploi comme élément de sécurité
Lorsqu'il faut prendre en considération des dangers par suite de forces ou charges externes selon EN ISO 13849-1, le bloqueur de tige représente une solution technologique fiable. En cas de variations ou de perte de l'énergie de pression, le bloqueur de tige arrête les tiges cylindriques à charge axiale.
Vous trouverez davantage de renseignements sur le principe de fonctionnement dans la section bloqueur de tige basics.
Voici l'emploi du bloqueur de tige comme élément de sécurité :
- Comme élément fiable de maintien de position en cas de rupture de conduite
- Comme élément de blocage s'il y a des débits de fuite à l'intérieur des vérins ou des vannes, par ex. au niveau des joints d'entrefer
- Comme pièce de sécurité additionnelle pour axes soumis à la force de gravité si celle-ci est à l'origine de dangers, par ex. dans les dispositifs de réglage de la hauteur en cas de descente dangereuse d'une charge
Le bloqueur de tige avec fonction de frottement est admis comme pièce de sécurité redondante selon EN ISO 13849-2. Une vanne de retenue peut par ex. être utilisée comme élément de sécurité primaire.
Pour utiliser le bloqueur de tige comme pièce de sécurité, vous pouvez nous demander la valeur B10D pour déterminer votre Performance Level.
Données techniques du blocage hydraulique de sécurité
- Pour toutes les tiges circulaires à surface dure
- Résistance aux sollicitations depuis n’importe quelle direction
- Après 1 millions de cycles de commutation il est nécessaire de contrôler le Ratio-Clamp®
- Vitesse de tige max. : 1 m/s pour Servocop®, 2 m/s pour le joint de piston des pression
- Pression de déverrouillage max. : 160 bars
- Température de service : -30°C à +80°C
- Fluides : huiles minérales, d’autres comme eau, HFC ou Skydrol® sur demande
| RATIO-CLAMP® |
RATIO-CLAMP® COMME ÉLÉMENT DE SÉCURITÉ |
||||||
| + Pression de déverrouillage + Verrouillage + Système de joints + Certification |
Système de base |
Système de base Avec force de ressort Servocop® TÜV, DGUV Test |
|||||
| Ø tige (mm) |
Force de retenue max. (kN) |
Pression de déverrouillage min. (bar) |
Force de retenue max. (kN) |
Charge admissible selon DGUV Test (kN) |
Pression de déverrouillage min. (bar) |
||
| 16 | 10 | 60 | |||||
| 18 | 12,5 | 55 | 12,5 | 6,25 | 55 | ||
| 20 | 14 | 55 | 14 | 7 | 55 | ||
| 22 | 17 | 70 | 17 | 8,5 | 70 | ||
| 25 | 20 | 70 | 20 | 10 | 70 | ||
| 28 | 31,5 | 90 | 31,5 | 15,75 | 90 | ||
| 30 | 40 | 105 | 40 | 20 | 105 | ||
| 32 | 40 | 60 | 40 | 20 | 60 | ||
| 36 | 45 | 75 | 45 | 22,5 | 75 | ||
| 40 | 50 | 80 | 50 | 25 | 80 | ||
| 45 | 65 | 70 | 65 | 32,5 | 70 | ||
| 50 | 80 | 90 | 80 | 40 | 90 | ||
| 56 | 90 | 75 | 90 | 45 | 75 | ||
| 60 | 100 | 75 | 100 | 50 | 75 | ||
| 63 | 100 | 85 | 100 | 50 | 85 | ||
| 70 | 140 | 80 | 140 | 70 | 80 | ||
| 80 | 180 | 90 | 180 | 90 | 90 | ||
| 90 | 200 | 65 | 200 | 100 | 65 | ||
| 100 | 250 | 75 | 250 | 125 | 75 | ||
| 110 | 300 | 65 | 300 | 150 | 65 | ||
| 120 | 330 | 70 | 330 | 165 | 70 | ||
| 125 | 350 | 75 | 350 | 175 | 75 | ||
| 140 | 450 | 65 | 450 | 225 | 65 | ||
| 160 | 750 | 90 | |||||
D’autres forces de retenue et Ø tiges sur demande.
Un verrouillage hydraulique est possible jusqu’à une force de retenue de 2 000 kN et des Ø tiges de 300 mm.
Les valeurs indiquées s’appliquent au fonctionnement avec de l’huile minérale. La force de retenue peut être différente lors de l’emploi d’autres fluides.
