Séries des vérins hydrauliques
Conception des vérins hydrauliques
La série indique la pression nominale du vérin hydraulique.

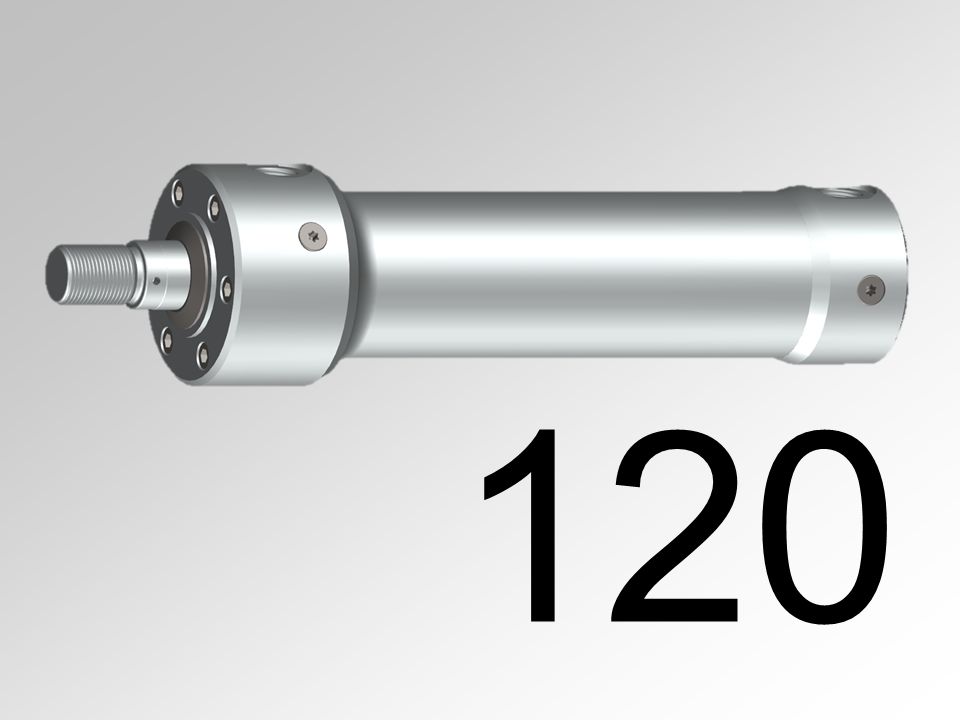

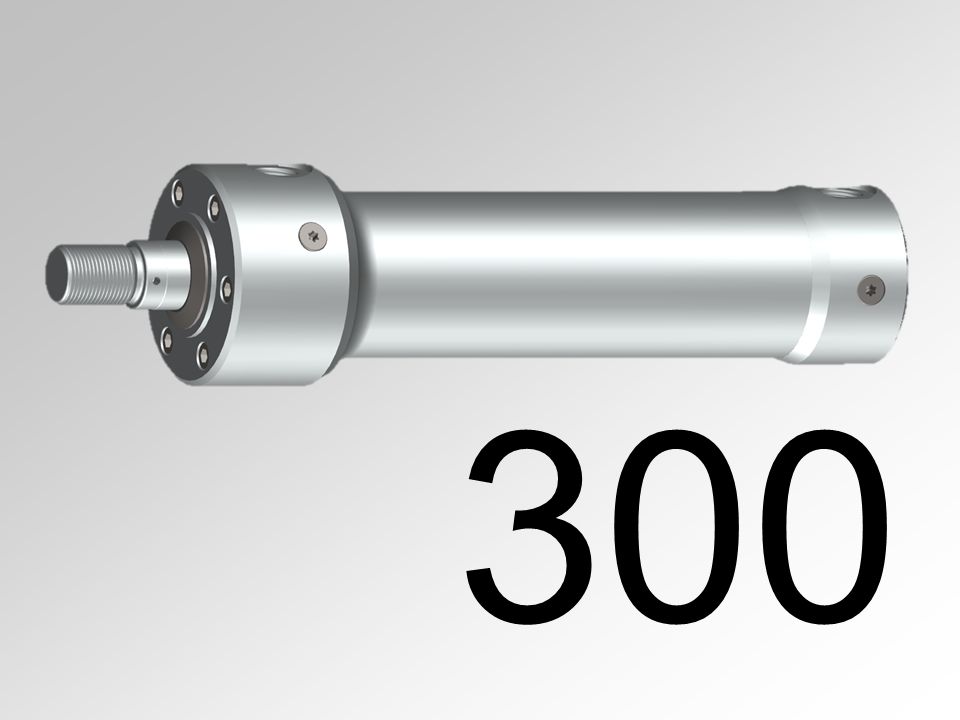

La construction des séries Hänchen 120 et 300 est particulièrement compact et, par conséquent, ces vérins peuvent exploiter l'avantage de la force de volume.

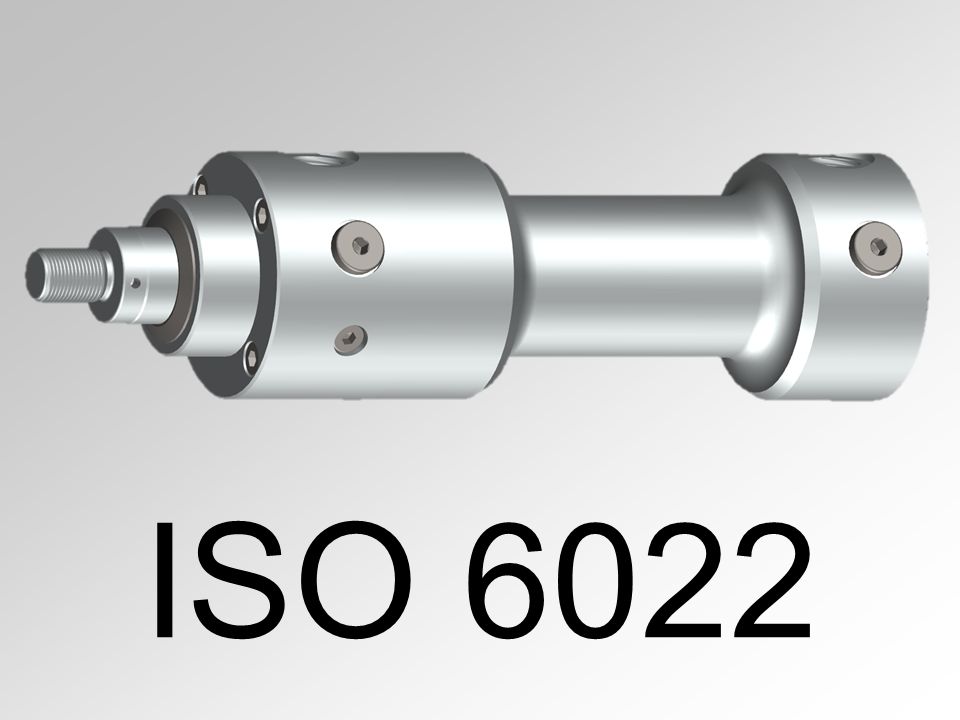

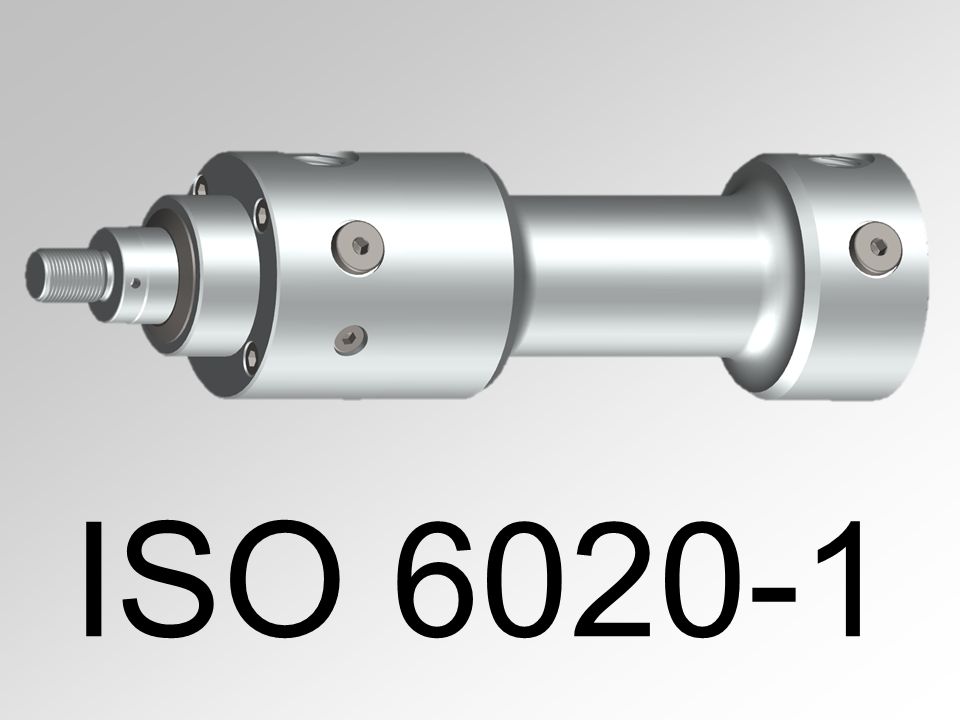

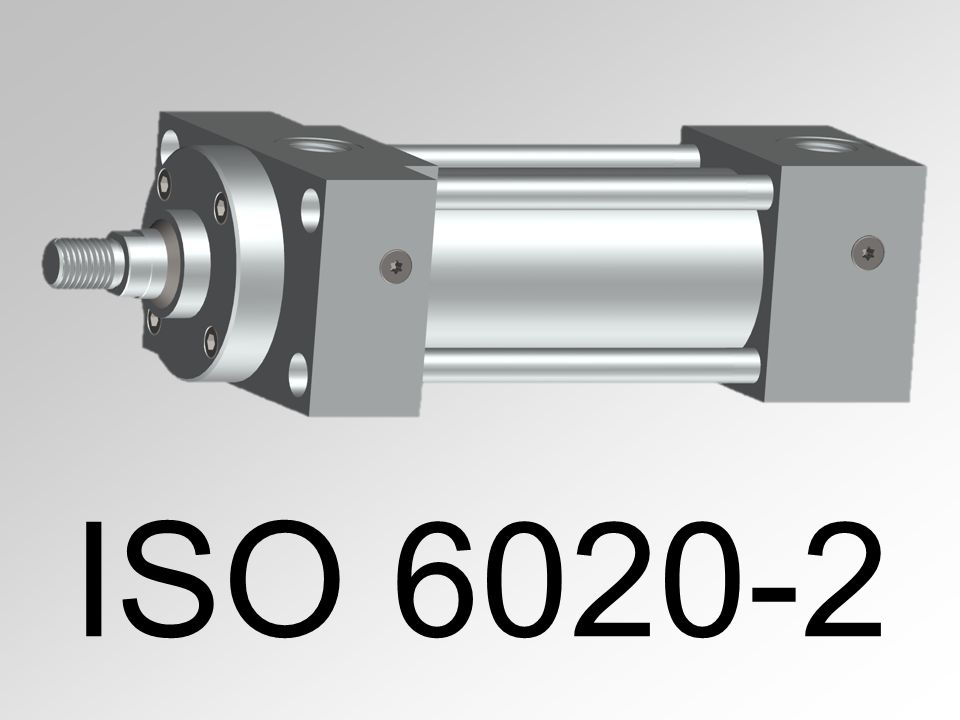

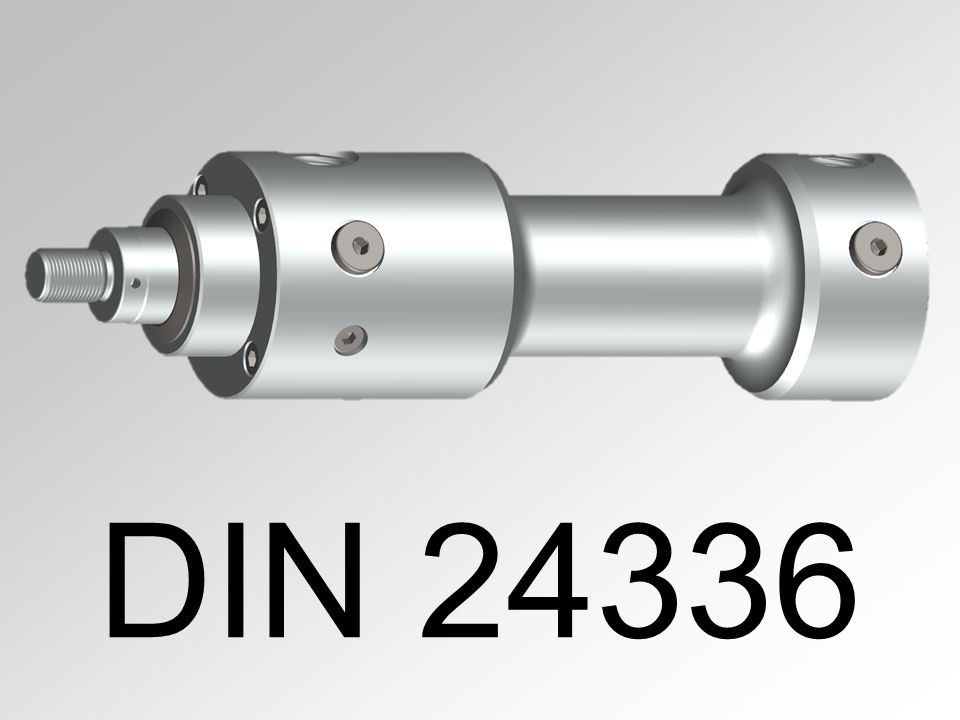

Les dimensions des séries 100, 160, 250 et 660 remplissent les exigences des normes respectives lorsque le système de joint de base est sélectionné.

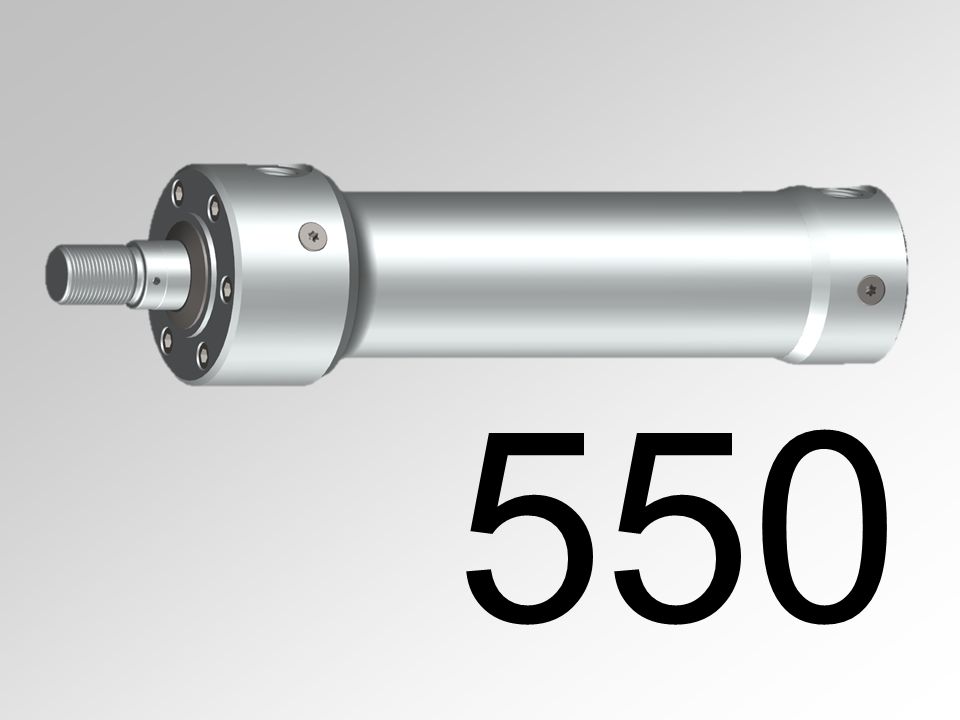

La série 550 satisfait en termes d'encombrement (par exemple le filetage de la tige de piston et les dimensions de bride ou de rotule) à la norme ISO 6022, tandis que le vérin de base correspond à la série 300 avec tous les avantages.

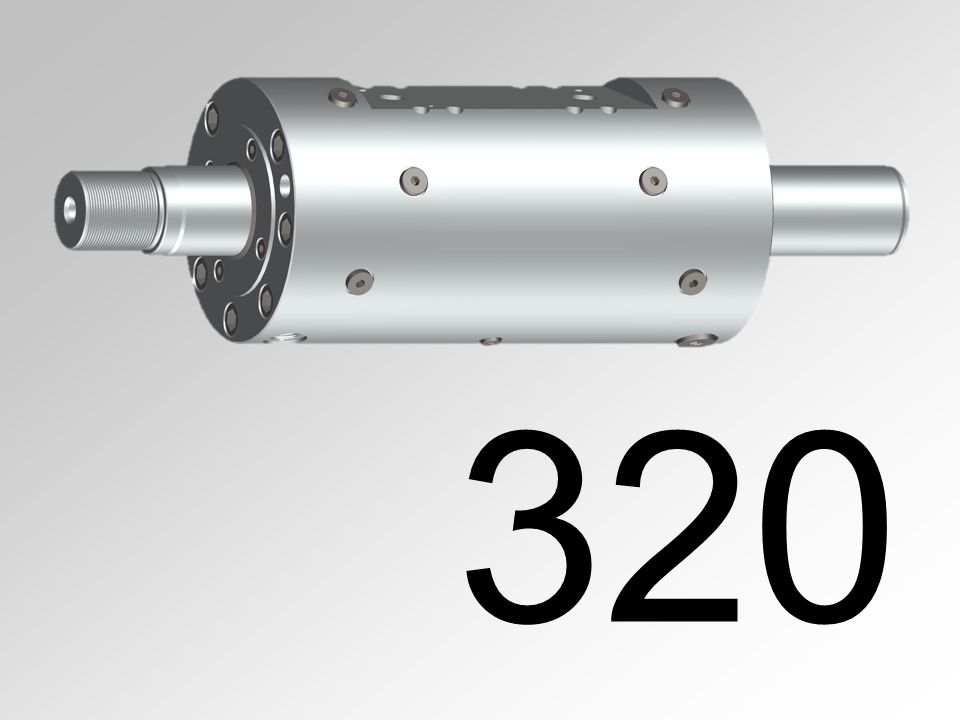

La série 320 caractérise la série de vérins premium pour bancs d'essais servant à des applications hautement dynamiques.
Sommaire des séries
| Série |  Série 120 |
 Série 300 |
 Série 100 |
 Série 160 |
| Norme | Hänchen Standard | Hänchen Standard | DIN 24336 | DIN ISO 6020-1 |
| Pression max. admissible | 15 MPa 20 MPa |
30 MPa | 10 MPa | 16 MPa |
| configurable en HäKo | configurable en HäKo | demandable à Hänchen | configurable en HäKo |
| Série |  Série 660 |
 Série 250 |
 Série 550 |
 Série 320 |
| Norme | DIN ISO 6020-2 | DIN ISO 6022 | Dimensions d'implantation ISO 6022 | Hänchen vérins d'essai |
| Pression max. admissible | 16 MPa | 25 MPa | 25 MPa | 32 MPa |
| demandable à Hänchen | demandable à Hänchen | configurable en HäKo | configurable en HäKo |
