Conception des vérins hydrauliques
Pour la calculation des vérins hydrauliques, il faut calculer la force et la vitesse en fonction de la pression dans l'espace de vérin et le débit volumétrique disponible.
Il faut tenir compte des valeurs admissibles pour la pression de service en fonction de la série de pression et la vitesse d'huile admissible dans les raccords hydrauliques.

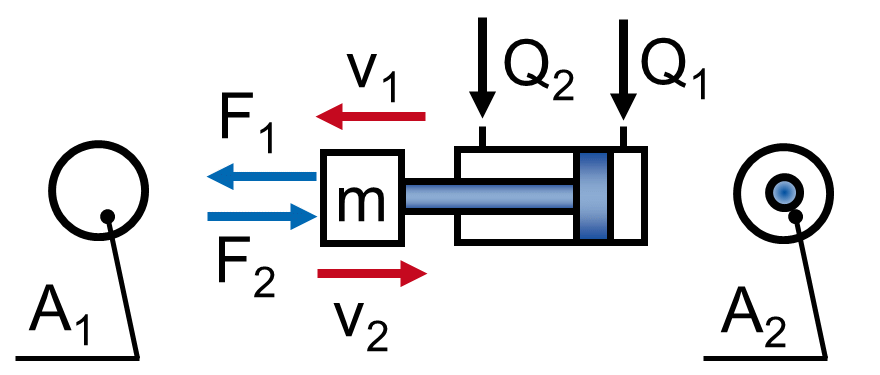

| Formules de calcul | Vérin simple tige A2 < A1 |

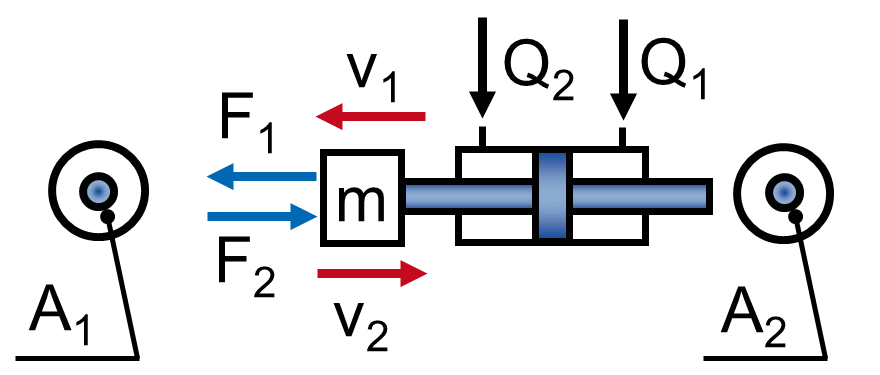

Vérin double tige A2 = A1 |
 |
 |
|
| Surface d'extension |  |
 |
| Surface de rétraction |  |
 |
| Force d'extension |  |
|
| Force de rétraction |  |
|
| Débit volumétrique pour l'extraction |  |
|
| Débit volumétrique pour la rétraction |  |
|
| Symboles de formule | |
| Dk | alésage |
| ds | diamètre tige de piston |
| p | pression dans le vérin |
| A1, A2 | surfaces de vérin |
| F1, F2 | force en poussant et force en tirant du vérin |
| v1, v2 | vitesse de déplacement |
| Q1, Q2 | débit volumétrique |
