Information techniqueVérin hydraulique

Cas de flambage
Calculation des vérins hydrauliques

Fixation du vérin	Fixation de la tige de piston
Fixation du vérin	tige avec fixation libre	tige avec fixation articulée	tige avec fixation guidée

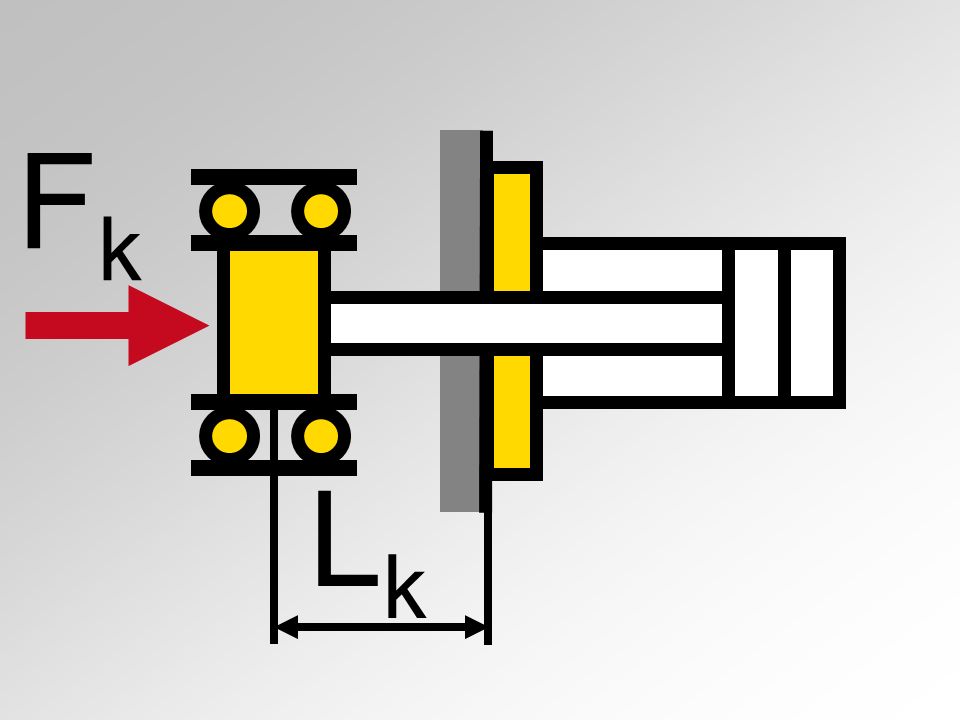

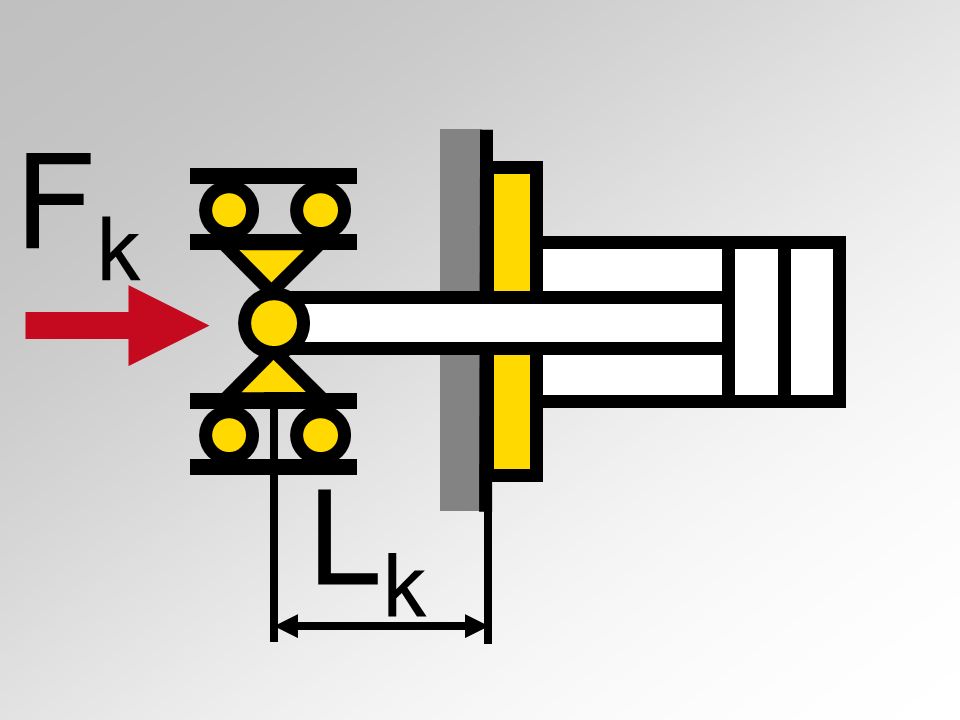

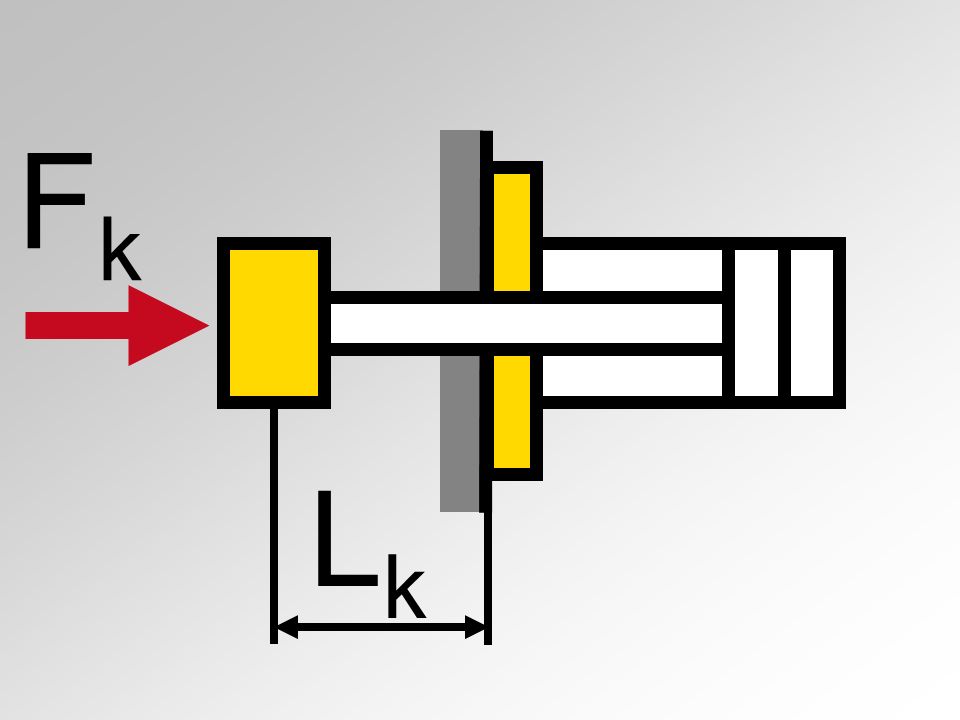

Fixation sur la côté avant, p. ex. bride	x=0,25	x=2	x=4

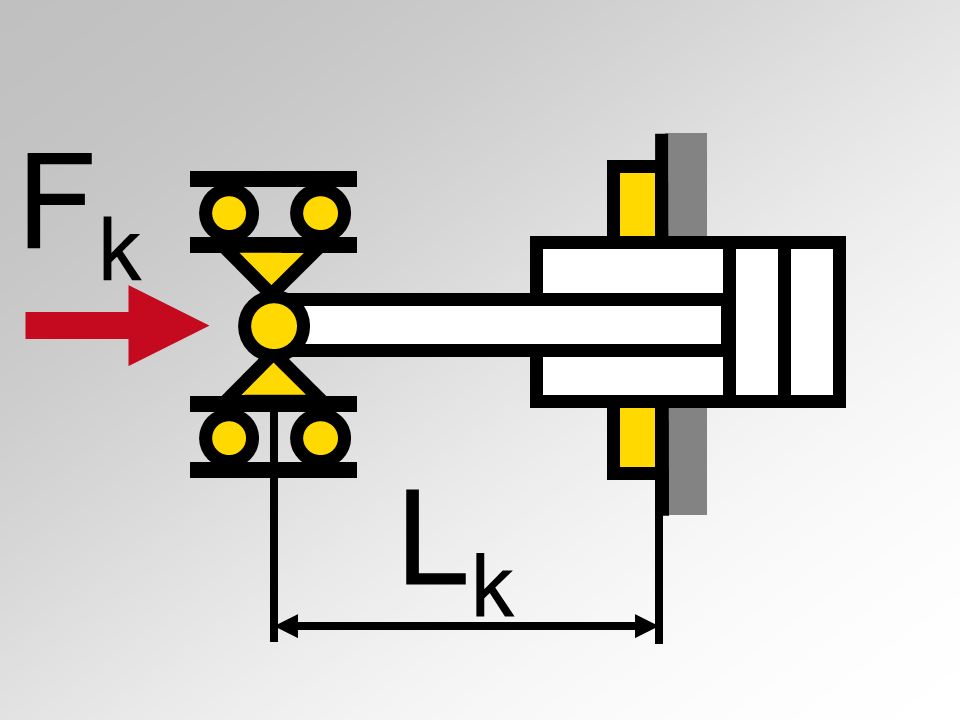

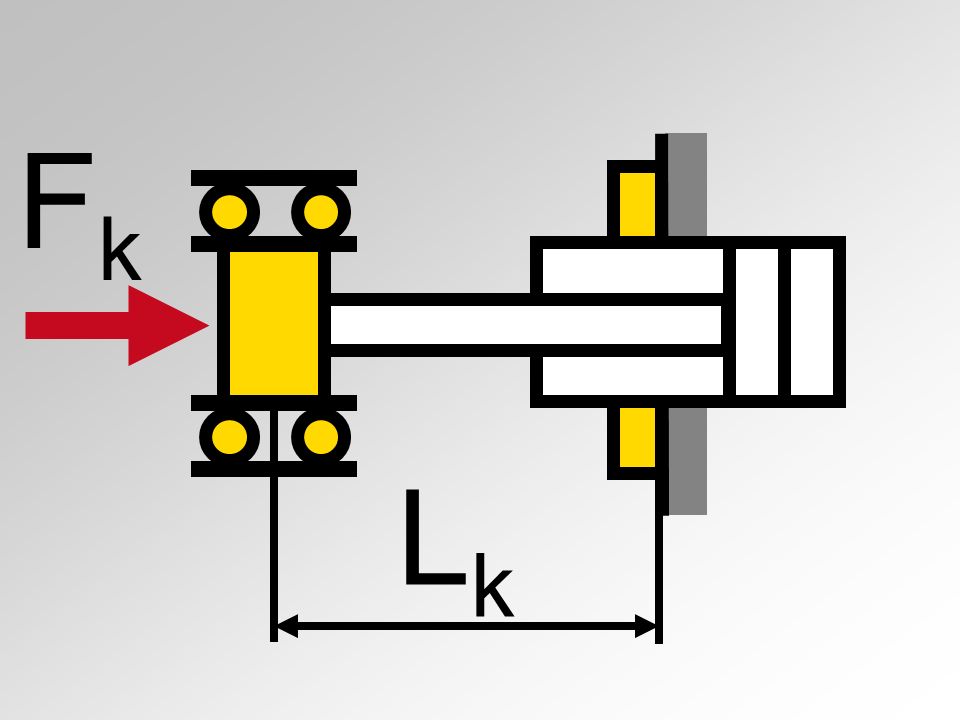

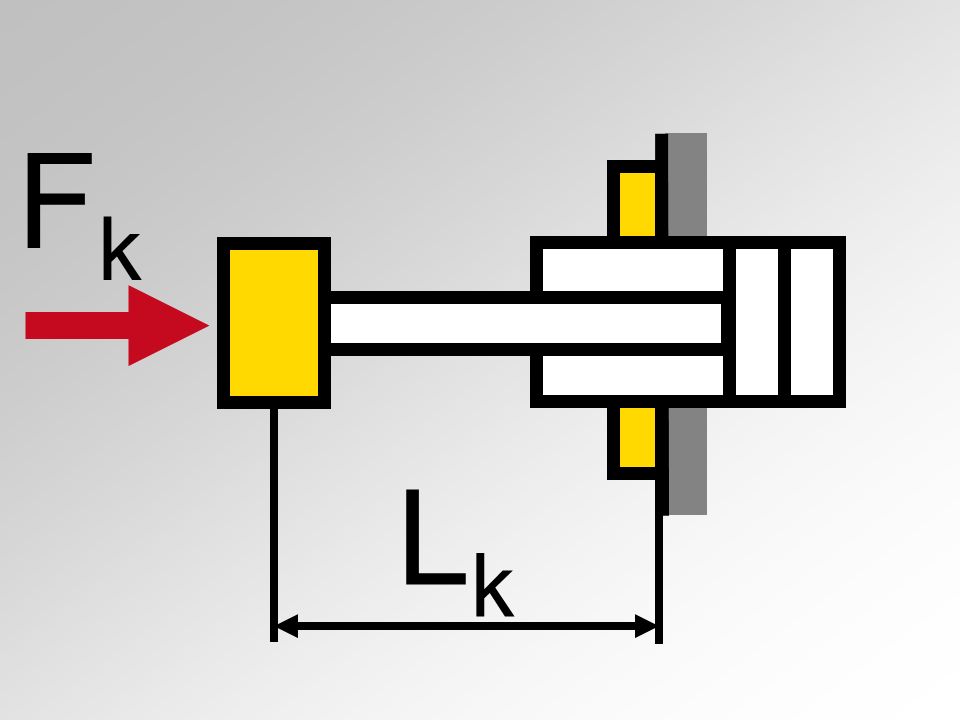

Fixation avec bride intermédiaire	x=0,25	x=2	x=4

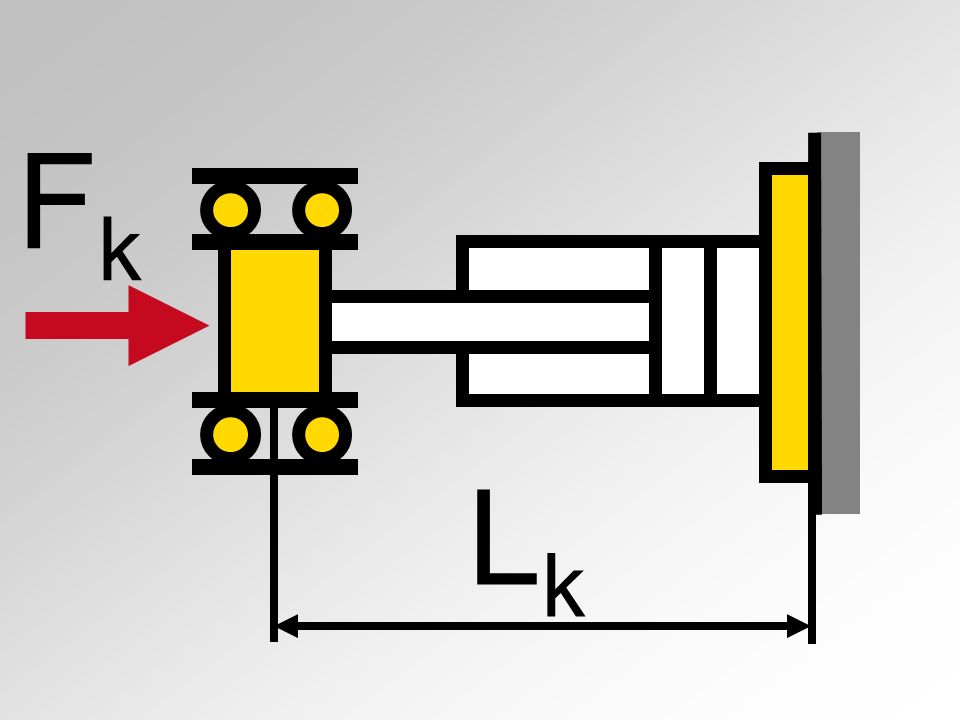

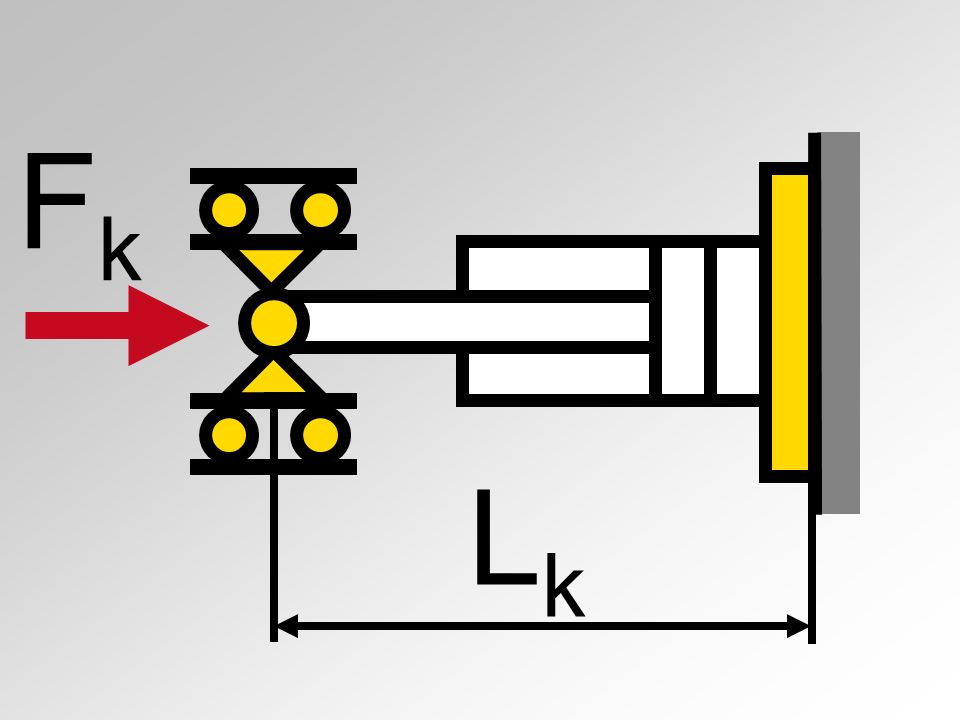

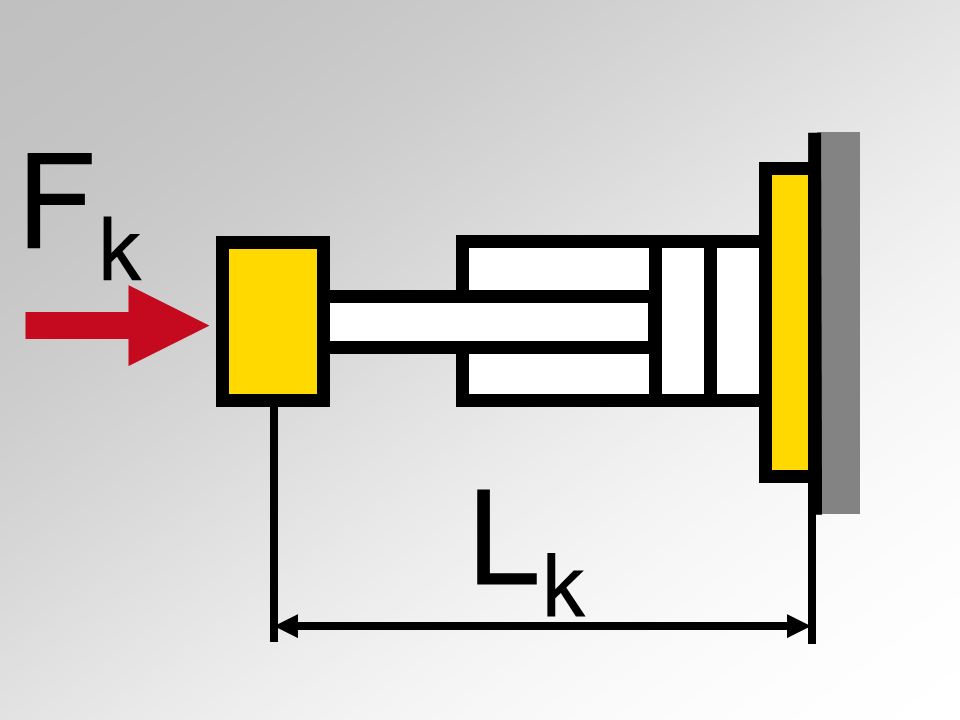

Fixation sur la côté arrière, p. ex. bride	x=0,25	x=2	x=4

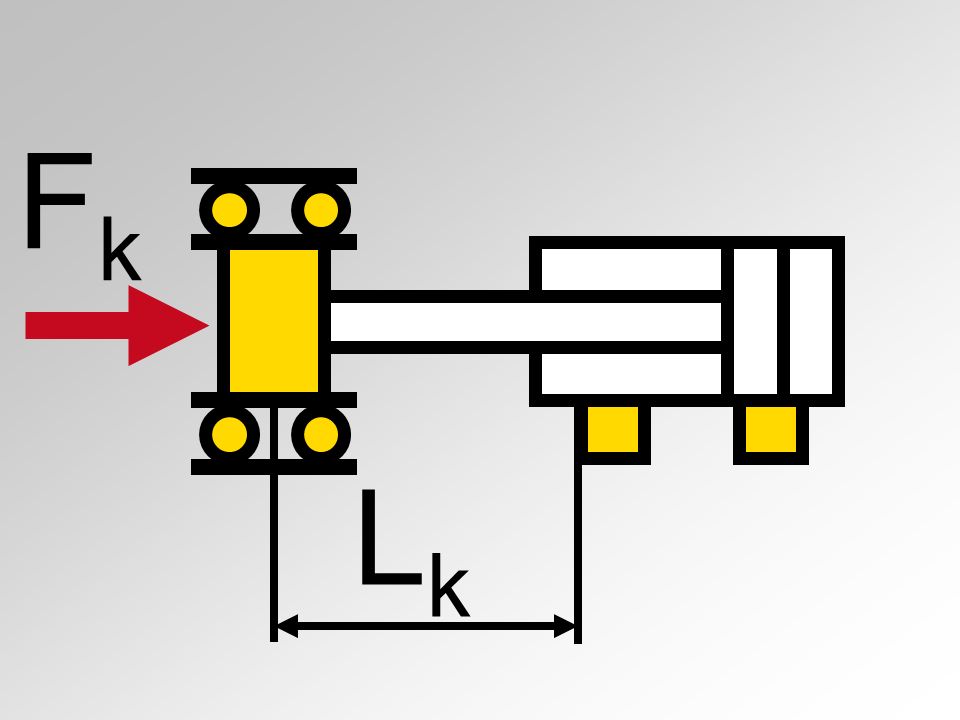

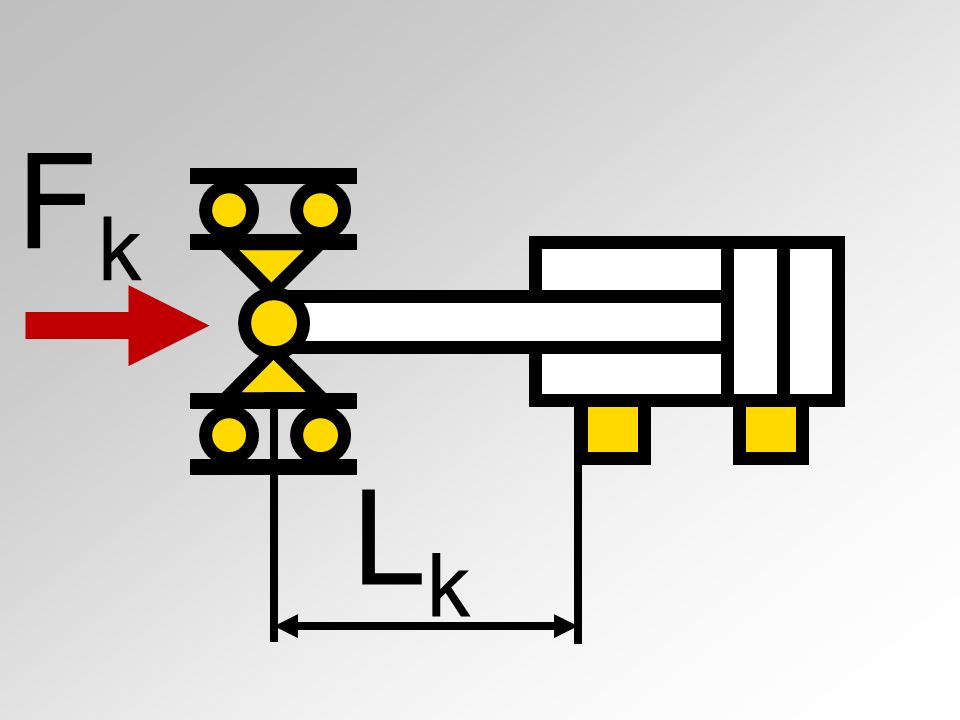

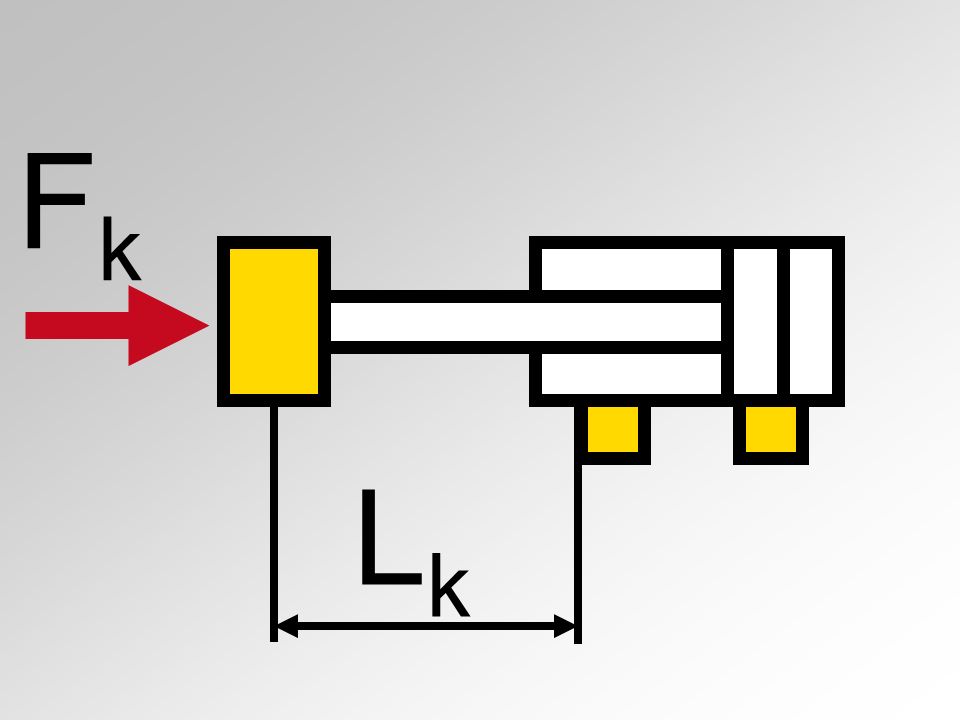

Fixation à pattes	x=0,25	x=2	x=4

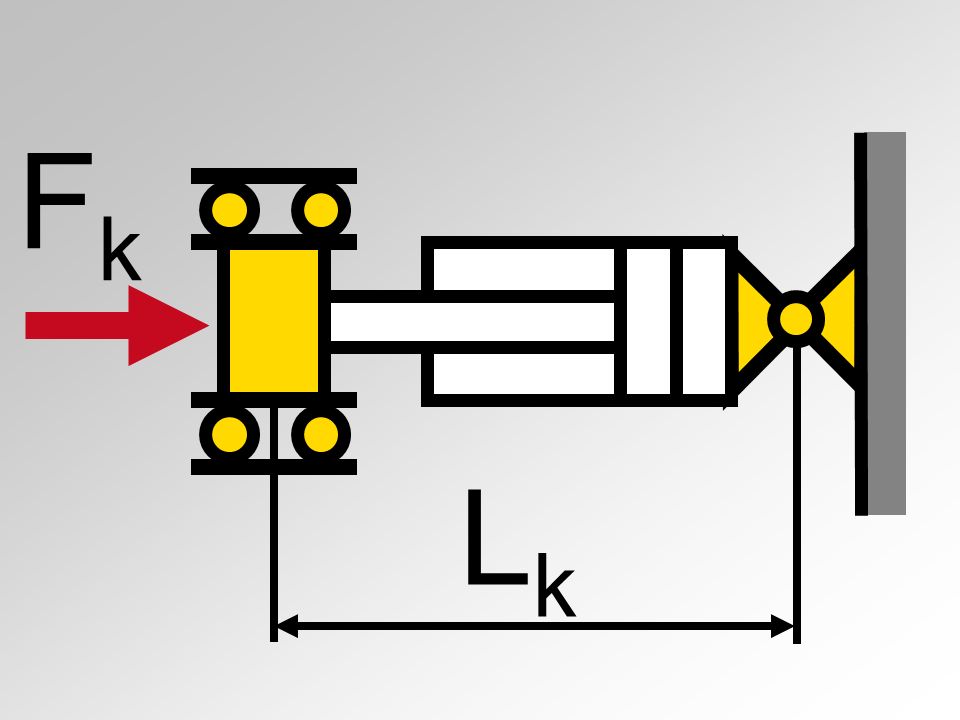

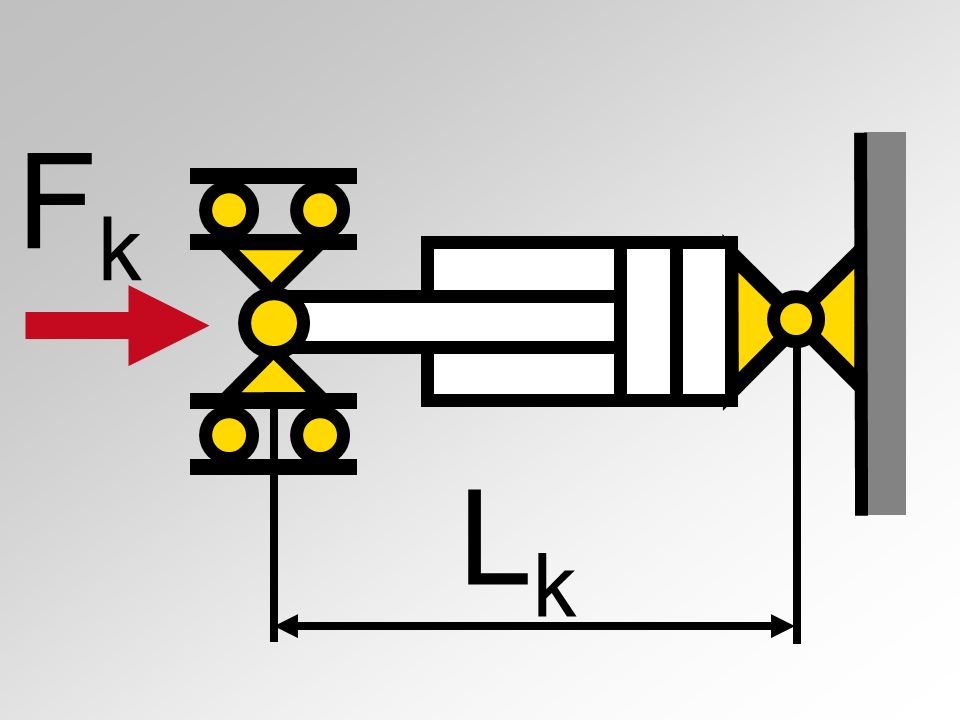

Fixation pivotante sur la côté arrière, p. ex. avec rotule		x=1	x=2

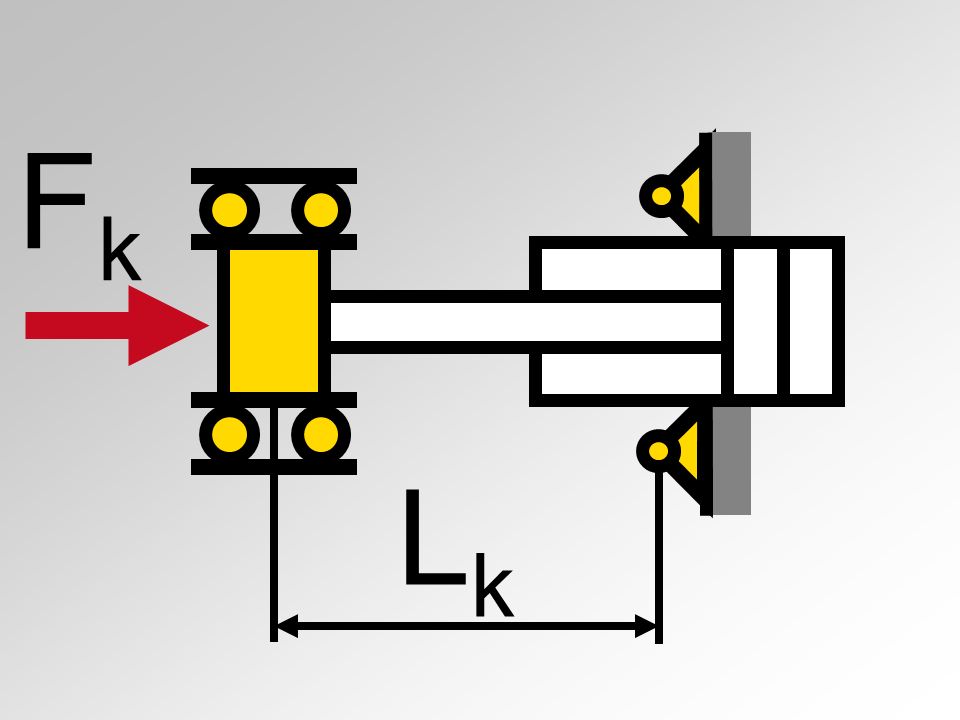

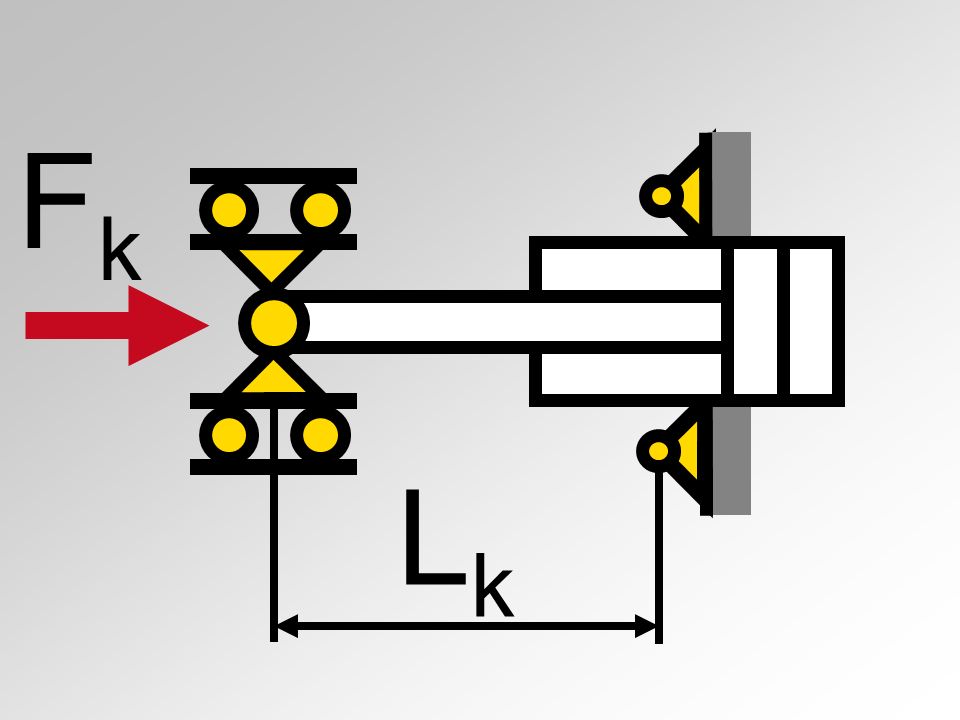

Fixation à tourillons sur le corps du vérin		x=1	x=2

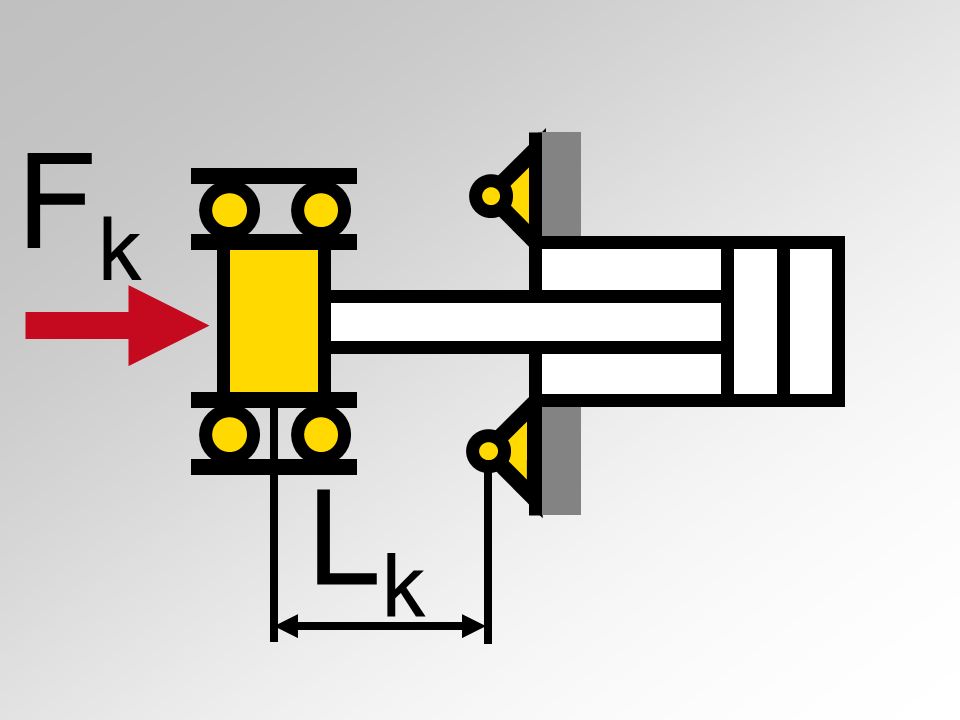

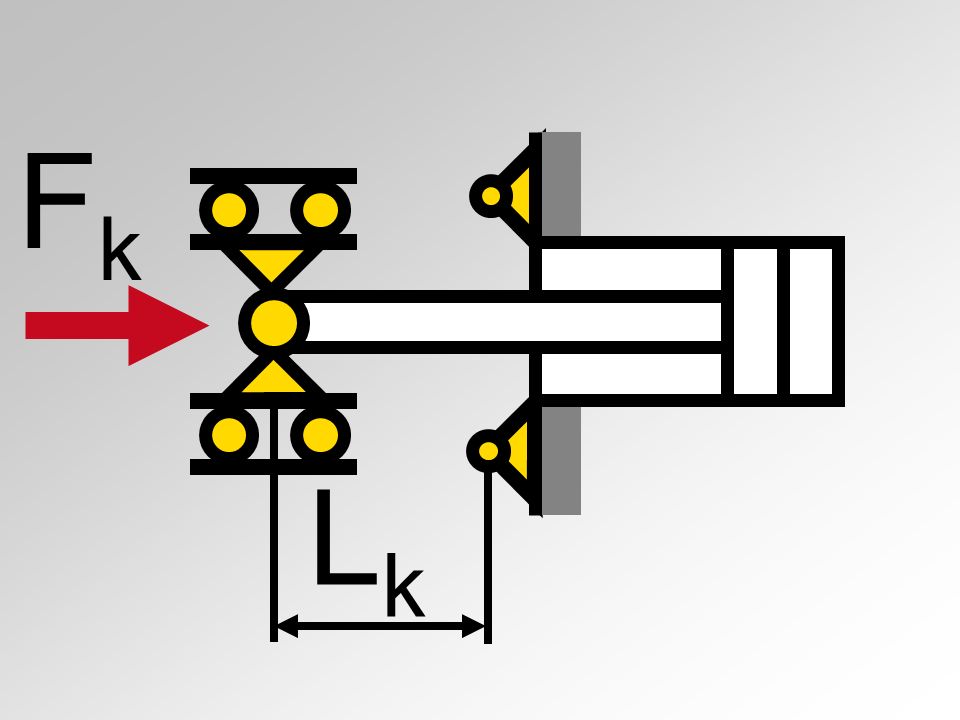

Fixation à tourillons sur la côté avant		x=1	x=2
