Raccordement hydraulique pour le vérin hydraulique
Raccord hydraulique
Les vérins Hänchen sont équipés de raccords à filetage de tuyauterie selon ISO 228 Partie 1 sur les deux côtés pour l'alimentation en pression.
Ici, on peut utiliser les raccords filetées selon DIN 3852 Partie 2, Forme A (avec joint d`étanchéité selon DIN 3869) ou Forme B (avec arète d'étanchéité).
Raccord de purge d'air
Les vérins Hänchen sont équipés de raccords sur les deux côtés.
Selon les dimensions et la série du vérin, on utilise les raccords G1/4 ou les raccords métriques M8x1.
Ne pas utiliser les produits d'étanchéité.
Purger les vérins lors de la mise en service.

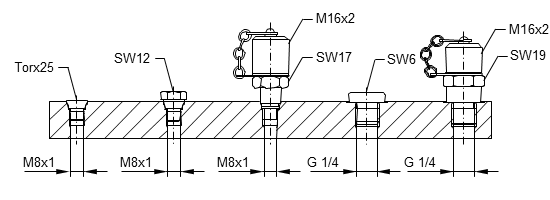

Couples de serrage pour les raccords de purge d'air
| Torx25 | 16 Nm |
| Surplat 12 hexagonal | 16 Nm |
| Raccord de mesure M8x1 | 7 Nm |
| Surplat 6 à six pans creux | 45 Nm |
| Raccord de mesure G1/4 | 40 Nm |
