Raccords hydrauliques pour plaques embases
Pour les vérins avec raccords hydrauliques pour plaques embases, c'est possible d'installer les plaques embases pour l'installation des valves.
Il y a plusieurs types de plaques embases avec des différentes surfaces d'installation.
Sélectionner le type de plaque embase adaptable dépendant du servovalve à ajouter et du débit d'huile admissible.
La table suivante indique les recommandations pour le débit d'huile admissible.
| Plaque embase | ISO | DIN | Qmax | Exemple |
 |

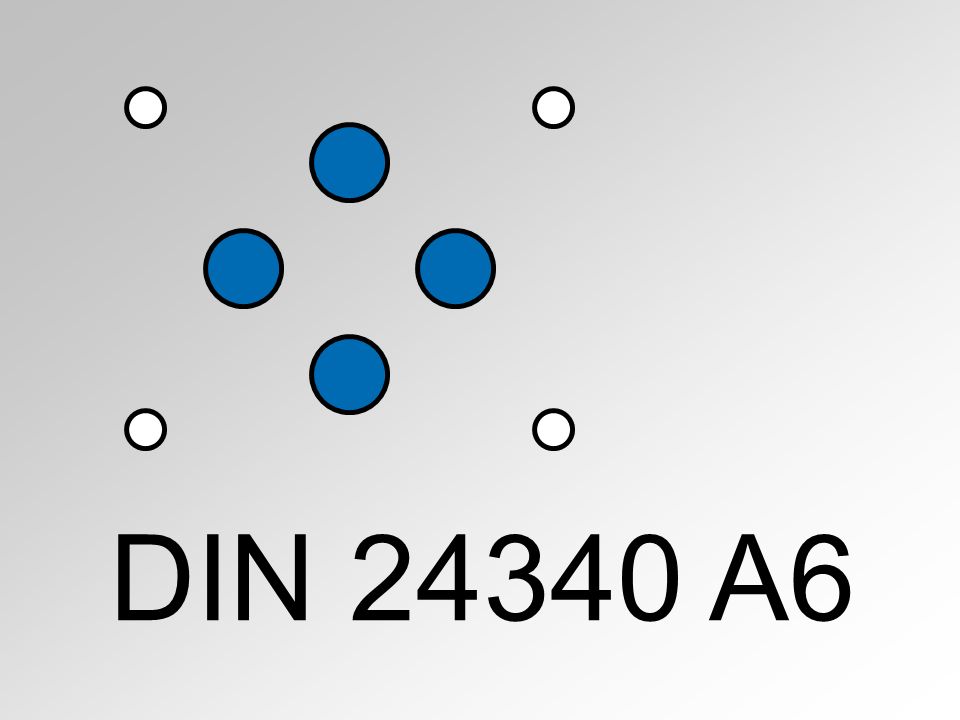

ISO 4401-03 | DIN 24340-A6 | 40 l/min | NG 6 |
 |

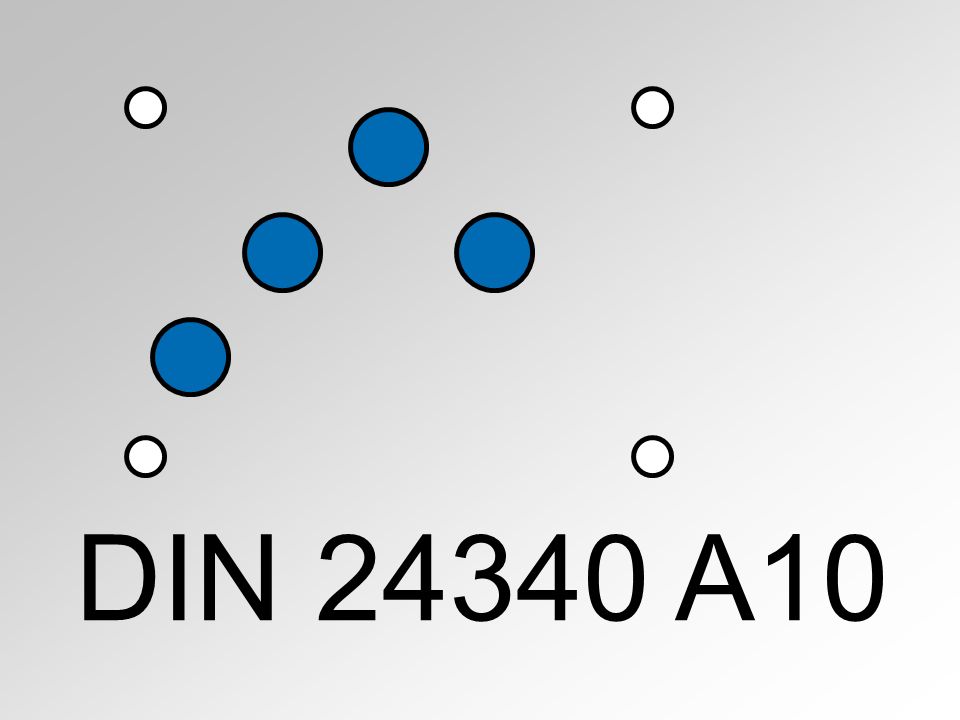

ISO 4401-05 | DIN 24340-A10 | 100 l/min | NG 10 |
 |

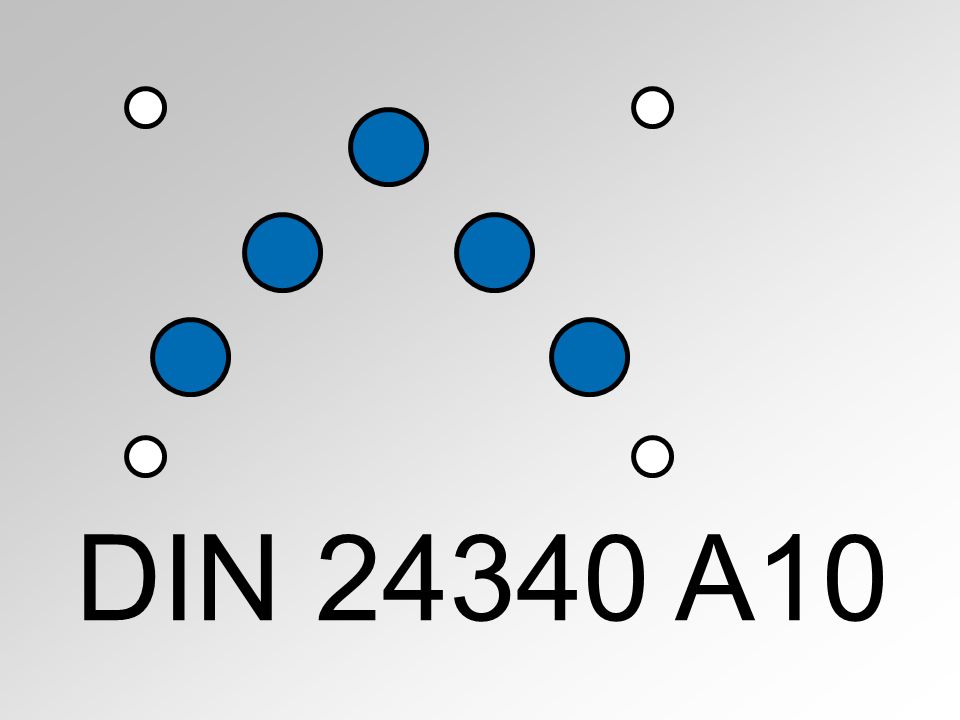

ISO 4401-05 avec T2 |
DIN 24340-A10 avec T2 |
160 l/min | NG 10 |
 |

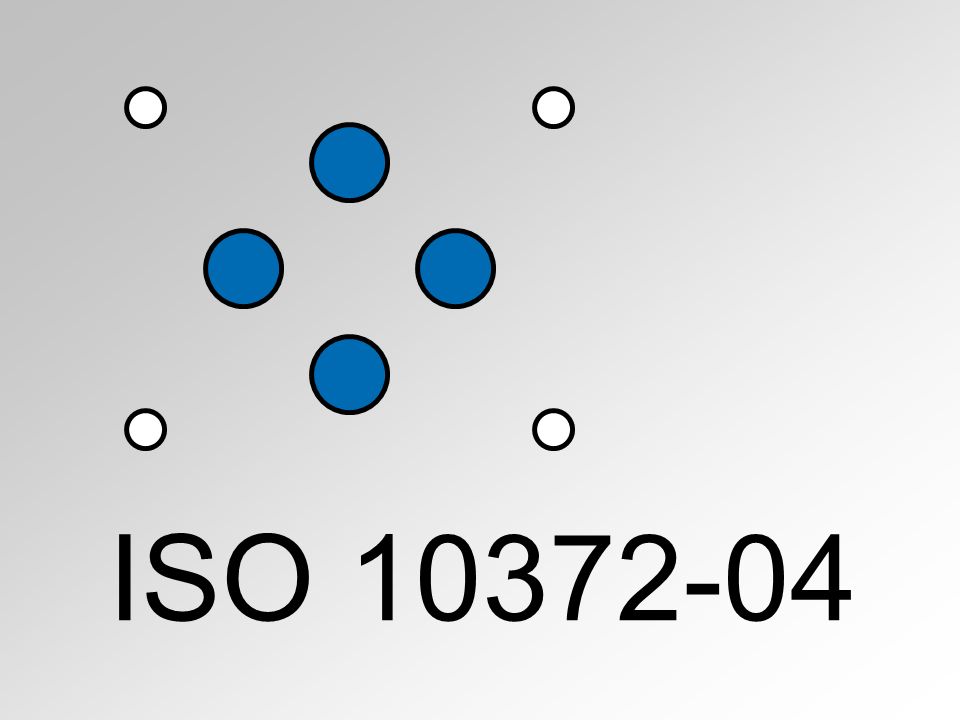

ISO 10372-04 | Moog 76 | 63 l/min | Moog 76 |
 |

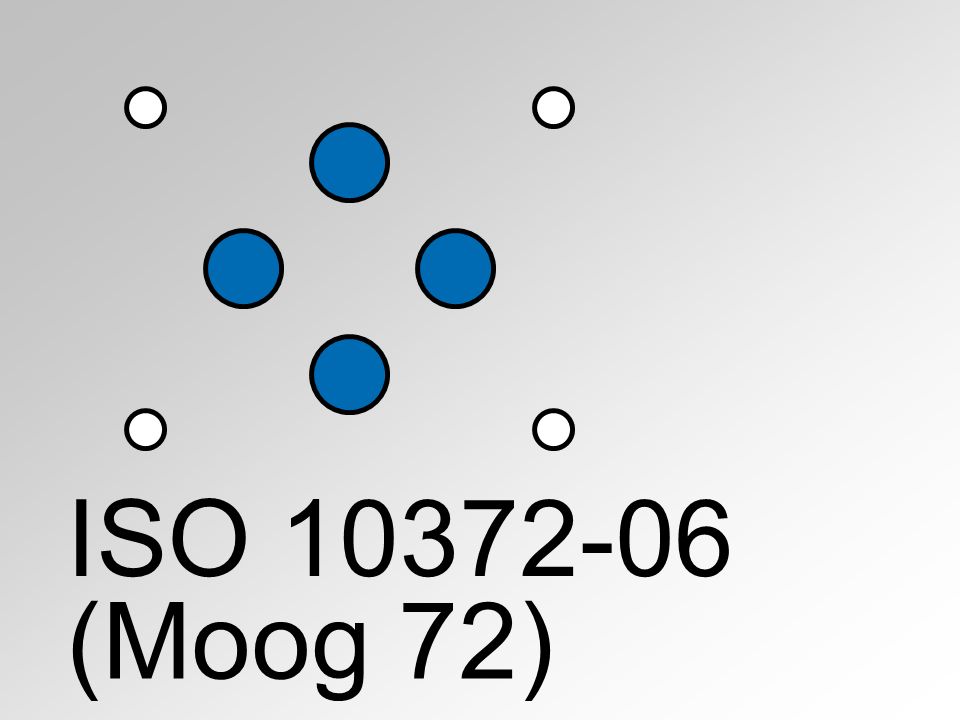

ISO 10372-06 | - | 250 l/min | Moog 72 |
 |

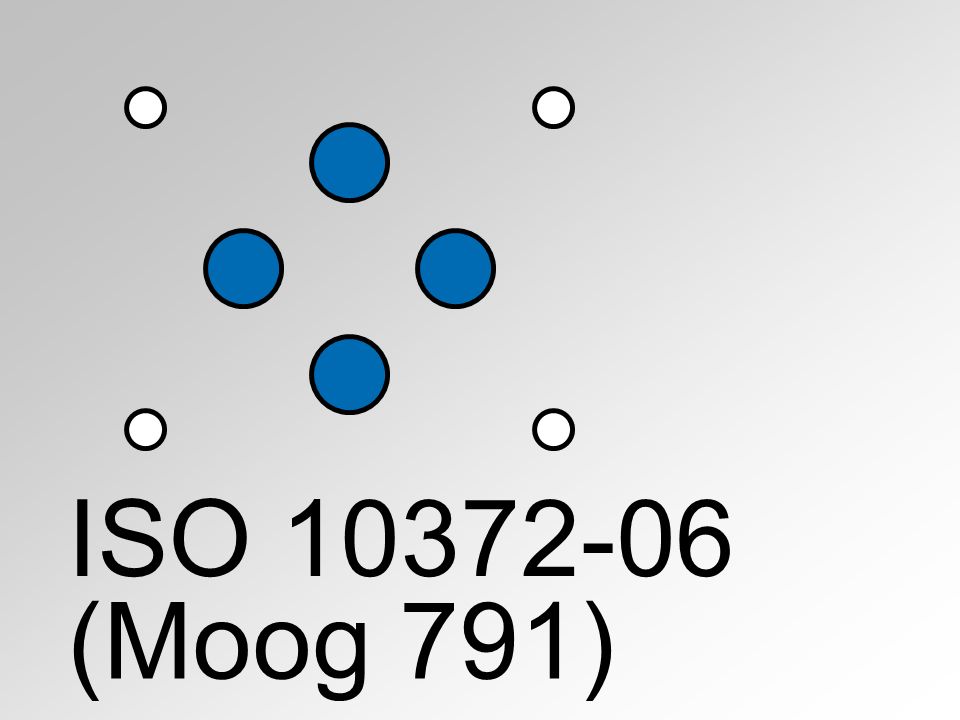

ISO 10372-06 | - | 250 l/min | Moog 791 |
