Séries 320 - Vérins d'essai (32 MPa)
Vérins d'essai pour les applications d'essai
Les vérins hydrauliques Hänchen de la série 320 sont des vérins pour bancs d’essai de haute qualité en version synchronisée avec deux surfaces effectives de même taille pour une utilisation hautement dynamique.
Chaque vérin hydraulique est contrôlé à l'usine :
Pression d’épreuve = 1,5 x pression de service max.
Les vérins d'essai hydraulique de la série 320 se démarquent par leur qualité et constitution toutes particulières :
- tube de vérin à cloison épaisse, rodé
- tige de piston en une seule pièce, rodée
- système de mesure de course intégré
- couche de bronze au guide de tige de piston et au piston pour des caractéristiques d'utilisation d'urgence exceptionnelles
- plaque embase pour installation d'une servo valve et accumulateur montable directement.

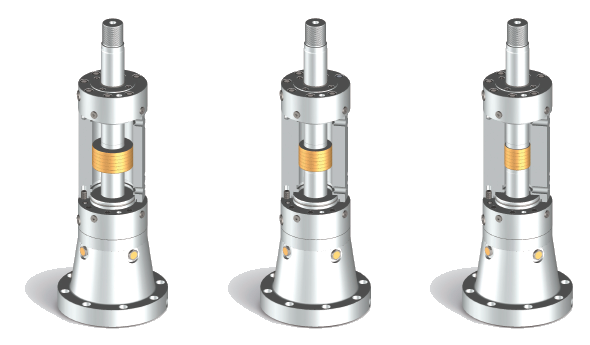

Les vérins de la série 326 sont déterminés par la taille de la tige de piston et peuvent recevoir un alésage au choix. Cet alésage variable doit se trouver entre l’alésage minimal et maximal, et peut être sélectionné au millimètre près. On obtient ainsi une surface effective à réglage optimal.
La course comprend l'amortissement de sécurité.
Taille de guide de la tige de piston
sélection en fonction des forces transversales adm.
Libre choix du piston et donc de la surface effective
en fonction de la force de vérin nécessaire
en fonction de la vitesse nécessaire
Les données de puissance sont ainsi optimisées
pression système
débit volumétrique
taille et type de valve
alimentation en pression
La force motrice est ainsi
optimisée en puissance (force, vitesse, fréquence, ...)
optimisée en coûts
La pression de service indiquée dans l'aperçu de configuration peut être utilisée statiquement ou dynamiquement avec le type de fixation sans limitation. Il faut toutefois prendre en compte la sécurité nécessaire de votre installation ainsi que la charge provoquée par le mouvement dynamique.
