Elongation du guidage
Fixation des vérins hydrauliques
La tige de piston d'un vérin hydraulique est montée dans les guidages dans le fond et au piston. La charge des points d'appui dépend de l'élongation du guidage X0 entre ces deux points d'appui, en particulier en cas de forces transversales
Pour une portance suffisante en cas de forces transversales élevées ou en cas de courses longues, on peut rallonger l'élongation du guidage en installant une bague d'espacement.
L'installation d'une pièce de rallonge pour l'élongation de guidage rallonge le vérin. La course du vérin n'est pas changée.

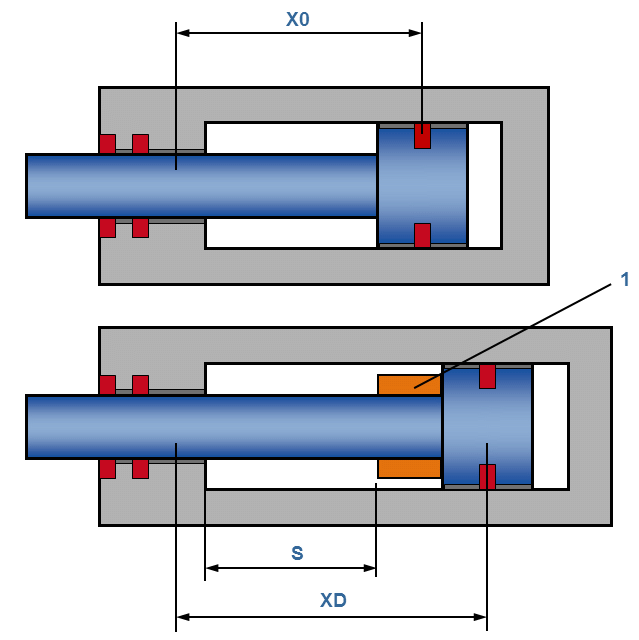

| 1 | Pièce d'écartement |
| X0 | Élongation standard du guidage |
| XD | Élongation rallongée par la pièce de rallonge |
| S | Course |
