Fixation à pattes vissées
Fixation des vérins hydrauliques
On peut utiliser pour la fixation des vérins les deux pattes soudées au vérin. Mais dû à l'application excentrique de la force du vérin, il faut contrôler la génération des forces latérales.
C'est une fixation du vérin invariante qui permet une installation rigide.
On peut installer au vérin des autres accessoires de fixation, par exemple les brides.
La position des pattes sur le tube du vérin peut être choisie librement.
Le vérin hydraulique se dilate sous l'effet de la pression et de la chaleur. Pour cette raison, la patte avant est un palier fixe, et la patte arrière est un palier libre avec jeu axial.
Eviter toute contrainte lors du montage des vérins.

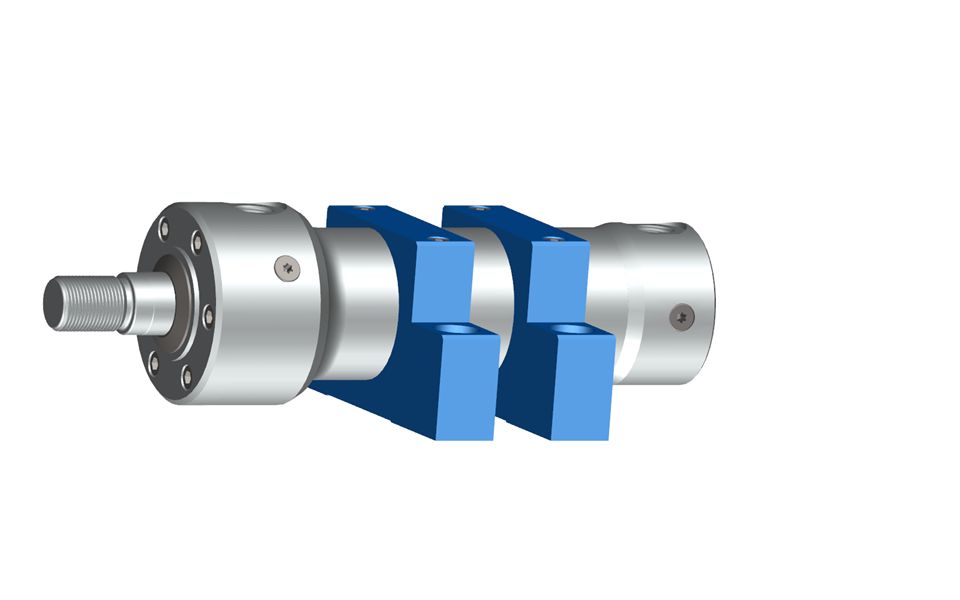

Vérin simple tige
avec fixation à pattes vissées

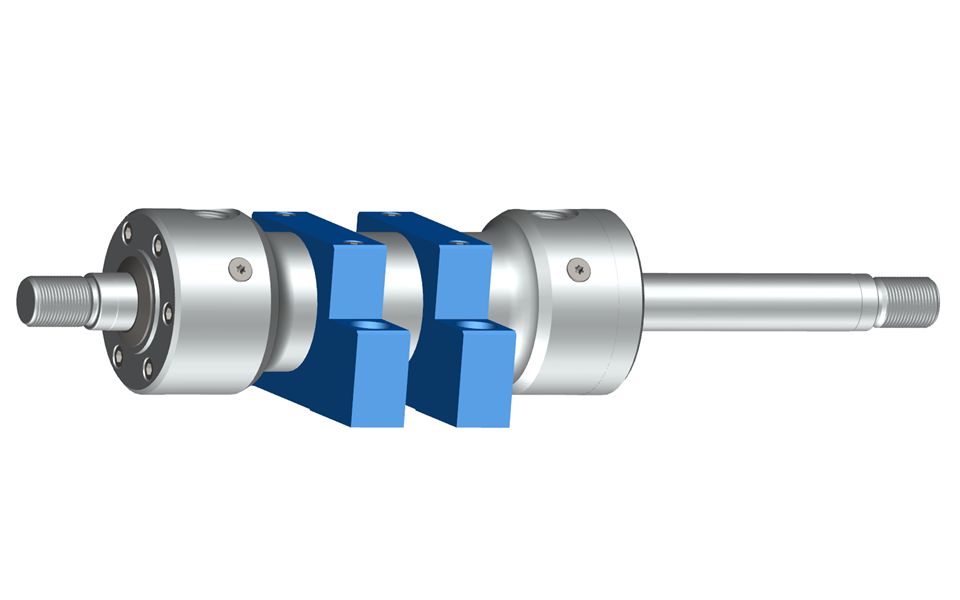

Vérin double tige
avec fixation à pattes vissées
