Tubes de protection série 320
Aperçu des tubes de protection sur vérins d'essai hydrauliques
Le choix du tube de protection qui convient au mieux, dépend de la série, du type d’effet du vérin (simple tige ou double tige), ainsi que du type de capteur de position.

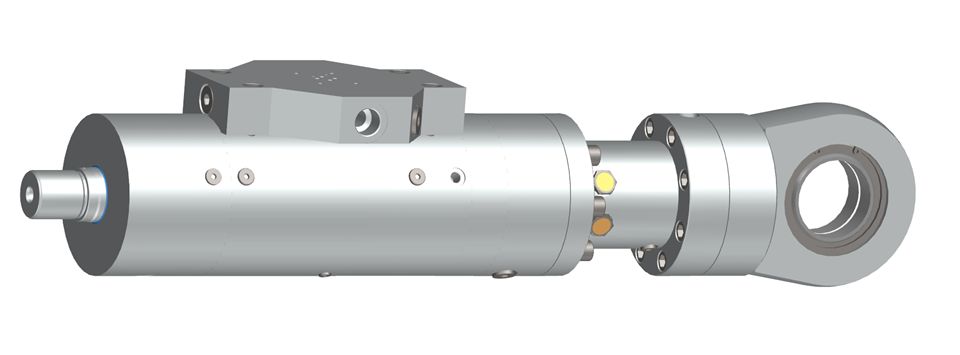

 pour fixation du vérin à côté arrière |
série 320 double tige | tube de protection pour tige de piston lisse | pour capteur de position inductif |

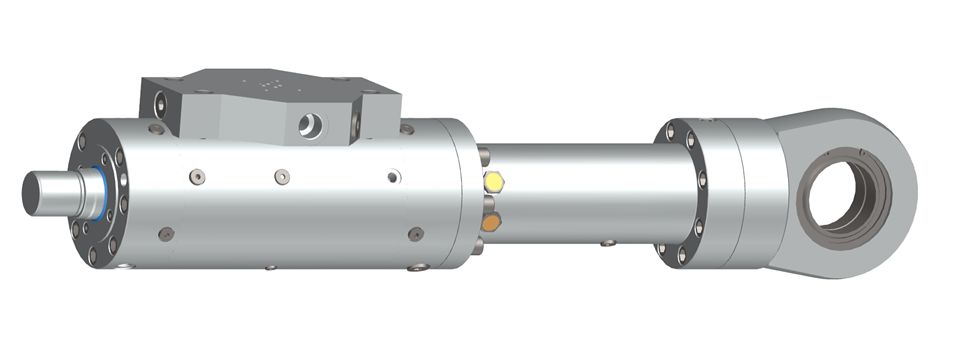

 pour fixation du vérin à côté arrière |
série 320 double tige | tube de protection pour tige de piston lisse & tube de protection pour capteur de position pour fixation | pour capteur de position magnétostrictif |

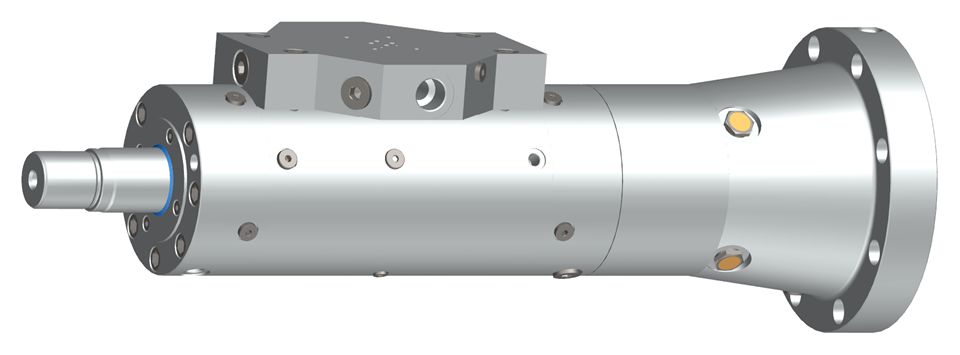

 patte lourde pour fixation debout |
série 320 double tige | tube de protection pour tige de piston conique | pour capteur de position inductif ou magnétostrictif |

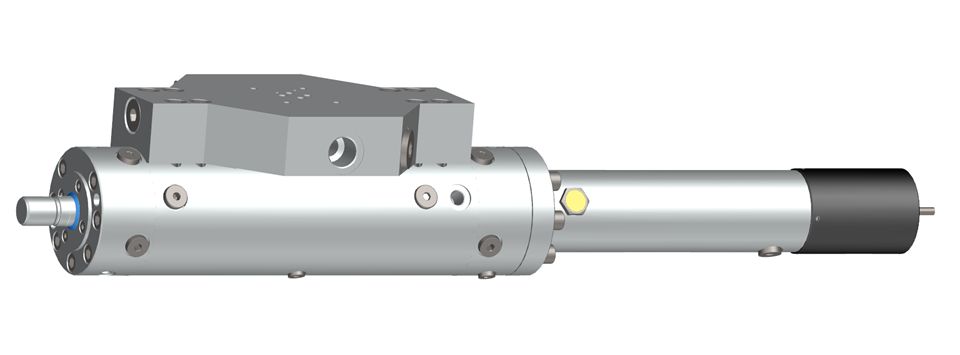

 seulement pour protection et montage du capteur, pas pour fixation du vérin |
série 320 double tige | tube de protection pour tige de piston non-portant & tube de protection pour capteur de position sans fixation | pour capteur de position magnétostrictif |
Affectation des rotules standards dans les tubes de protection avec tenon à rotule
| séries vérin | norme vérin | rotule ISO 12240-1 |
jeu de roulement | fixation du rotule |
| 320 | Hänchen | Forme E (DO) à entretenir | Groupe 2 | fixé par circlip |
Groupe 2 = jeu réduit
