Tubes de protection série 120, 160 et 300
Aperçu des tubes de protection sur vérins hydrauliques
Le choix du tube de protection qui convient au mieux, dépend de la série, du type d’effet du vérin (simple tige ou double tige), ainsi que du type de capteur de position.

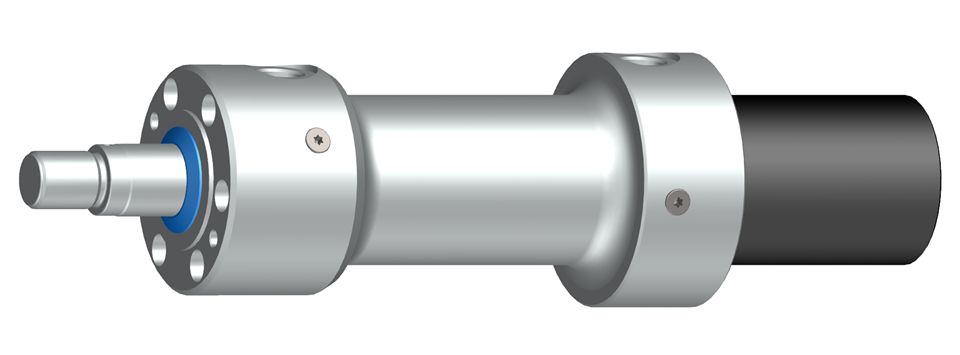

 seulement pour protection du capteur, pas pour fixation du vérin |
série 120/160/300 simple tige | tube de protection pour capteur de position sans fixation | pour capteur de position magnétostrictif |

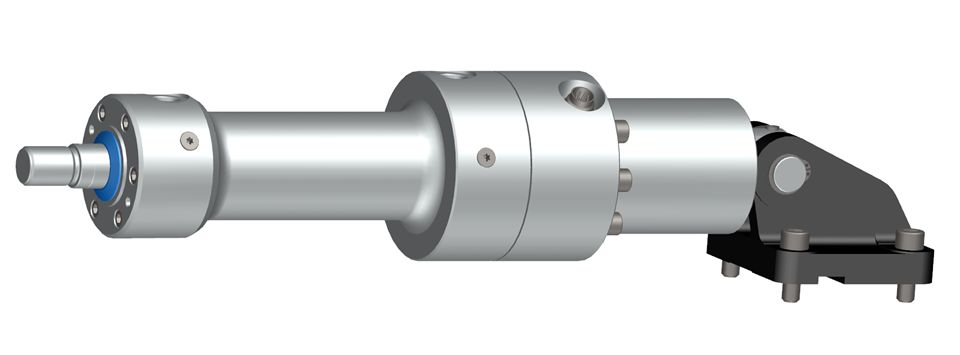

 pour fixation du vérin à côté arrière |
série 120/160/300 simple tige | tube de protection pour capteur de position pour fixation | pour capteur de position magnétostrictif |

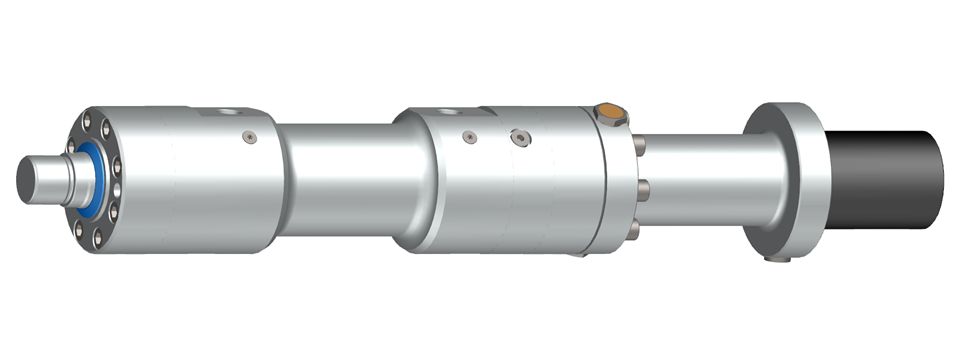

 seulement pour protection et montage du capteur, pas pour fixation du vérin |
série 120/300 double tige | tube de protection pour tige de piston & tube de protection pour capteur de position sans fixation |
pour capteur de position inductif ou magnétostrictif |

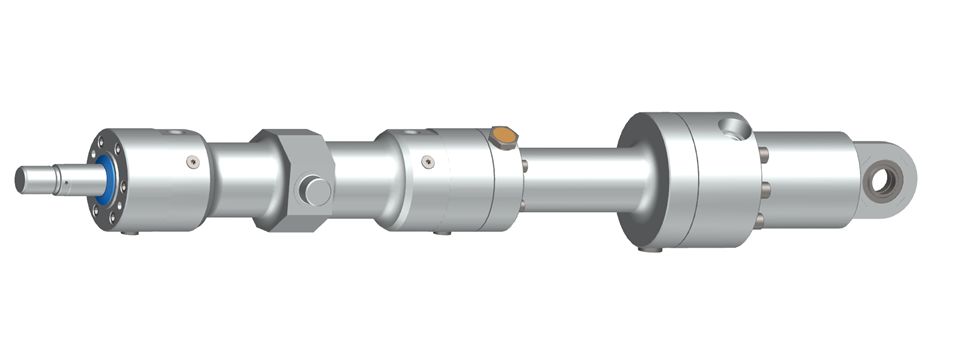

 pour fixation du vérin à côté arrière |
série 120/300 double tige | tube de protection pour tige de piston & tube de protection pour capteur de position sans fixation | pour capteur de position inductif ou magnétostrictif |
Affectation des rotules standards dans les tubes de protection avec tenon à rotule
| séries vérin | norme vérin | rotule ISO 12240-1 |
jeu de roulement | fixation du rotule |
| 120, 300 | Hänchen | Forme E (DO) à entretenir | Groupe N | fixé solidement |
| 120 | ISO 8132 | Forme W (LO) à entretenir | Groupe N | fixé par circlip |
| 160 | ISO 8132 | Forme W (LO) à entretenir | Groupe N | fixé par circlip |
Groupe N = normal clearance
