Chape rapportée
pour tenons à rotules de vérins hydrauliques
Les chapes rapportées peuvent être utilisés pour monter les vérins avec tenon ou des tenons à rotules ou à baques de tige.

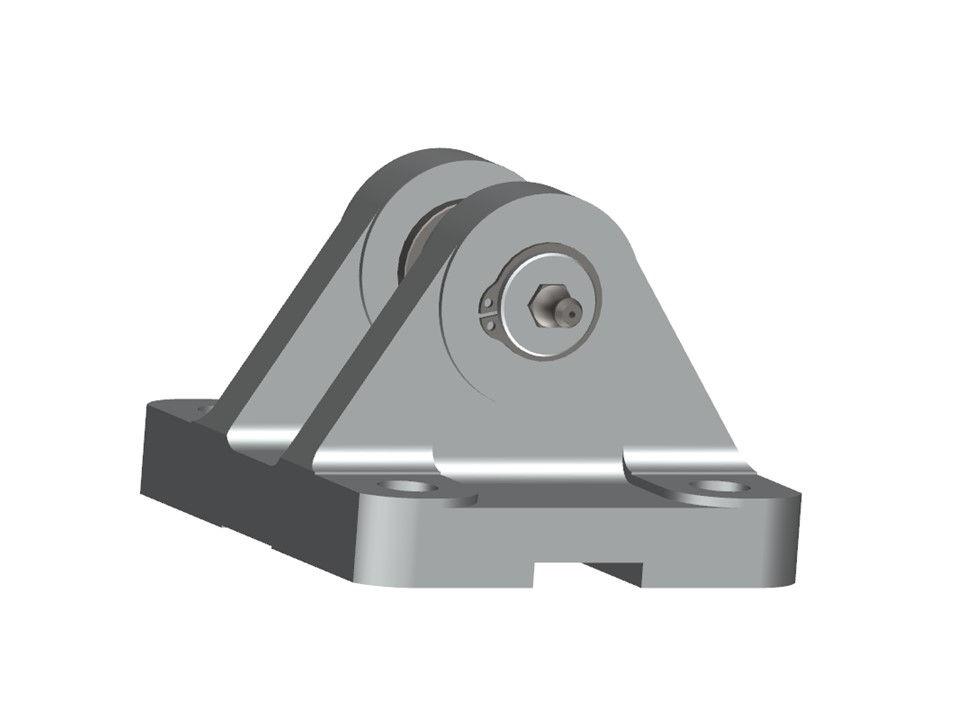

Chape rapportée droit

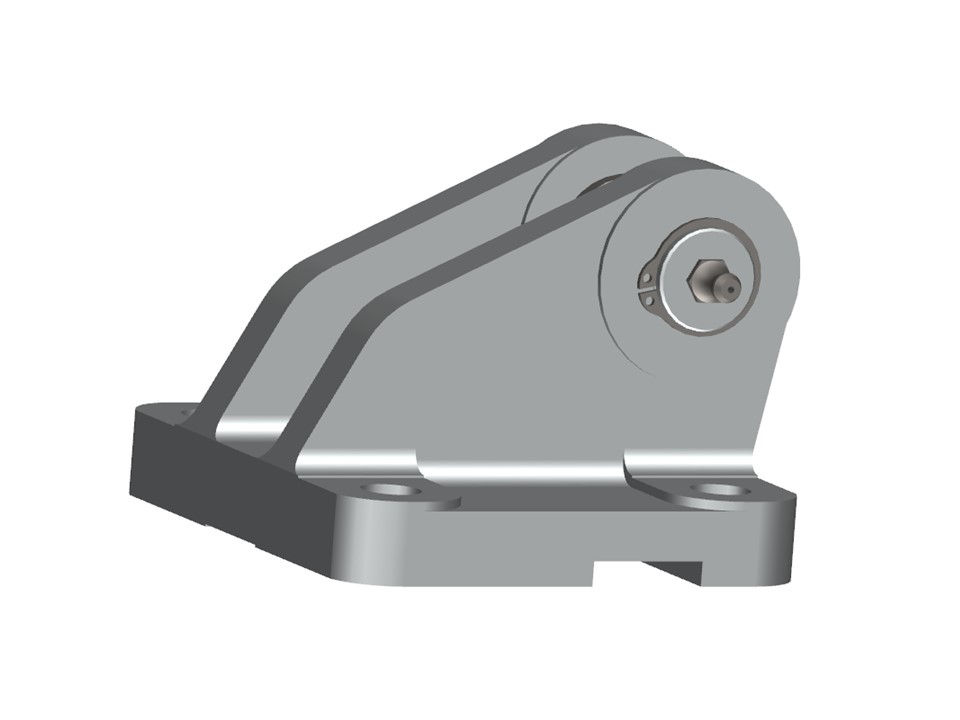

Chape rapportée angulaire
En fonction de la rotule utilisée, des tolérances appropriées pour les boulons doivent être prévues.
Par exemple, dans les vérins ronds des séries 160 selon la norme ISO 6020-1 et 250 selon la norme ISO 6022, des rotules LO selon la norme ISO 12240-1 forme W sont fournies. Cela vaut tant pour les vérins eux-mêmes que pour les tenon à rotule.
En revanche, pour les vérins à tirant d'ancrage selon la norme ISO 6020-2, des rotules DO selon la norme ISO 12240 forme E sont fournies.
Les chapes et les axes associés sont normalisés dans la norme ISO 8132 pour les vérins ronds et dans la norme ISO 8133 pour les cylindres à tirants d'ancrage.
Afin d'obtenir jeu de coussinet requis, des tolérances appropriées doivent être maintenues sur la chape et l'axe.
Affectation des rotules standards à la chape
| Norme vérin/ accessoire | Rotule ISO 12240-1 |
Axe | Diamètre chape |
| Hänchen | DO Form E | f6 | P7 |
| ISO 6020-2 ISO 8133 |
DO Form E | h6 | K7 |
| ISO 6020-1 ISO 6022 ISO 8132 |
LO Form W | h6 | H9 |
