Bloc de commande
pour service d'installation
Dans les systèmes hydrauliques, les fonctions de séquence et de sécurité sont réalisées à l'aide de systèmes de commande électroniques combinés à des blocs hydrauliques. Ces blocs de commande, dans lesquels les vannes nécessaires sont logées de manière compacte, peuvent être installés sur ou à côté du cylindre, en fonction de la fonctionnalité.
Données techniques bloc de commande
Notre bloc de démarrage, un bloc de valves standardisé
Le bloc de démarrage de Hänchen est un bloc de valves standardisé avec les fonctions intégrées :
- Pression basse réglable pour le mode de réglage dans une gamme de 10 à 100 bar
- Débit réduit réglable pour le mode de réglage dans une gamme d'environ 2 à 25 l/min
- Activation du mode haute pression avec une montée en pression définie
| Type | Débit nominal [l/min] |
Raccord P | Raccord T |
| 1 | 65 | G3/4 | G3/4 |
| 2 | 130 | G1 | G1 |
| 3 | 250 | G1 ½ | G1 ½ |
Le bloc de commande est en acier galvanisé et autorisé jusqu'à 280 bar.
Le bloc de démarrage peut être élargi pour inclure d'autres fonctions ou être réalisé de manière redondante pour les applications avec un niveau de performance jusqu'à PLe.

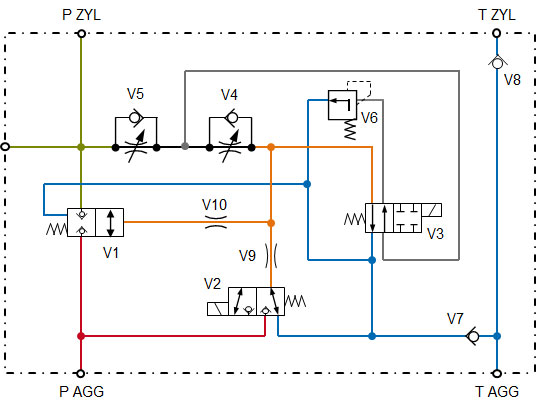

| Bloc de commande comme bloc de démarrage P AGG, T AGG : raccordement côté pompe (alimentation en pression) P ZYL, T ZYL : raccordement côté vérin (consommateur) |
Chaque bloc de commande doit être conçu individuellement pour l'application concernée. Cette adaptation est réalisée par les spécialistes des blocs hydrauliques de Hänchen. Vous trouverez ci-dessous les fonctions possibles qui peuvent être intégrées dans le bloc.
Fonction : Arrêt
Bloc d'arrêt avec fonction d'arrêt A-B
Les distributeurs, en particulier les valves de réglage, ont toujours des fuites en raison de leur conception. Pendant le fonctionnement, cela n'a pas d'importance, car l'alimentation en pression fournit un débit suffisant. Cependant, pour éviter que le vérin ne descende en charge lorsqu'il n'est pas sous pression et qu'il est monté verticalement, les lignes A et B du vérin doivent être fermées séparément.
Il est préférable d'intégrer les fonctions d'arrêt directement dans les plaques de valves et de les monter directement sur le vérin. Ainsi, il n'est pas nécessaire de raccorder les tuyaux entre le bloc de valves et le vérin. Ainsi, le vérin ne peut pas chuter, même en cas de panne d'alimentation énergétique complète ou d'endommagement des conduites hydrauliques.
En cas de fuites dans le vérin hydraulique, par exemple à cause de l'huile d'un joint d'étanchéité flottant, les lignes d'huile de fonction doivent également être fermées séparément.
Pour les vérins hydrauliques avec des joints de fentes d'étranglement sur le piston ou pour les paliers hydrostatiques, cette mesure anti-chute n'est pas suffisante.Il faut alors prendre d'autres mesures préventives, comme par exemple un bloqueur de tige.
Pour éviter la descente de la tige du piston montée verticalement et orientée vers le bas, il suffit de bloquer le côté de la tige. Cependant, il est préférable pour plus de sécurité de bloquer les deux côtés, car aucune pression ne peut alors être appliquée sur le côté du piston.
Un niveau de performance conforme à la norme EN ISO 13849-1 jusqu'à PLe peut être atteint en utilisant deux vannes d'arrêt en série en combinaison avec un système de commande de sécurité. Dans ce cas, les vannes d'arrêt doivent être intégrées dans le système de commande avec contrôle de position selon la norme EN ISO 13849-1 et le système de commande lui-même doit répondre à la norme de sécurité requise.
| Bloc hydraulique avec fonction d'arrêt A-B pour PLe |
Fonction : mode de réglage
Bloc de sécurité - fonction d'arrêt avec vitesse réduite
Une machine doit être capable de déplacer chaque axe d'entraînement à vitesse réduite en particulier en mode réglage,. Selon les demandes et l'évaluation des risques, il peut être nécessaire de réaliser ce réglage du circuit comme fonction de sécurité. Pour ce faire, il convient d'utiliser dans le bloc de commande un étranglement fixe ou un étranglement qui ne peut pas être réglé sans outils et qui est en outre sécurisé de manière appropriée
Dans cet exemple de circuit du bloc de commande, le débit volumique nécessaire à l'application avec PLe en fonctionnement est séparé par deux valves d'arrêt V1 et V2.
Parallèlement, une dérivation est établie avec la valve d'arrêt V3 et l'étranglement V4, qui réduit le débit volumique pour le mode de réglage.
Ainsi, l'entraînement peut être mis en mouvement à une vitesse réduite de manière sûre par l'étrangleur. Selon l'application et les exigences en matière de sécurité, une autre vanne d'arrêt V5 peut être nécessaire, qui inclut l'étranglement V4 avec la valve d'arrêt V3.

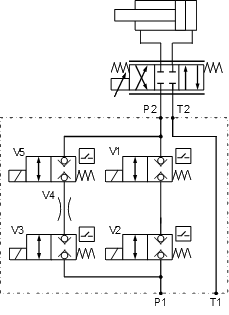

| Bloc hydraulique avec fonction d'arrêt A-B pour PLe comprenant la vitesse réduite par restricteur fixe |
