Filtres à l'air
Pour le filtrage de l'air ou des gaz en circulation
Les filtres à l'air Hänchen sont des éléments poreux en bronze fritté vissable. Ces filtres servent à ventiler des espaces non pressurisés, par ex. des réservoirs d'huile ou des chambres non pressurisées dans les vérins hydrauliques - ils préviennent l'entraînement des corps étrangers qui peuvent causer des dégâts. Ils se caractérisent par leur grande capacité de rétention des saletés et par leur longue durée de vie, et ils sont particulièrement adaptés pour la filtration des flux d'air ou de gaz.
Principe de la filtration
La surface de l'élément de filtre retient les particules plus grandes dans l'air. L'air passe par le filtre, où l'intérieur labyrinthique de l'élément en bronze retient les particules plus fines. La capacité de rétention dépend de beaucoup de paramètres, en particulier du débit volumétrique. Pour cette raison, le filtre à l'air doit être choisi si grand que possible. La résistance au flux d'air dépend aussi du débit volumétrique.
Données techniques
| Type de filetage gaz |
N° d'article |
Type de filetage métrique |
N° d'article |

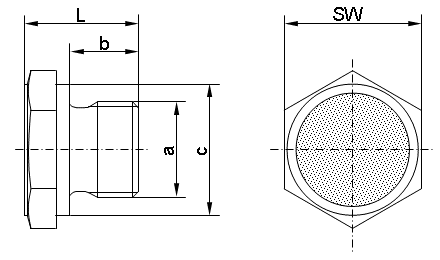

b | c | L | surplat | Débit d'air en [l/min] à dp=0,25bar |
| G 1/8 | 0300700A | M10x1 | 0301300A | 8 | 14 | 18 | 17 | 50 |
| G 1/4 | 0300800A | M12x1,5* | 0301400A | 10 | 19/17* | 18 | 22 | 100 |
| G 3/8 | 0300900A | M18x1,5 | 0301500A | 12 | 23 | 20 | 24 | 130 |
| G 1/2 | 0301000A | M22x1,5 | 0301600A | 14 | 26 | 23 | 27 | 160 |
| G 3/4 | 0301100A | M27x2 | 0301700A | 16 | 32 | 25 | 32 | 220 |
| G 1 | 0301200A | M33x2 | 0301800A | 18 | 39 | 30 | 41 | 400 |
Tmax=100°C
Installation
Les filtres à l'air Hänchen se composent d'un élément en bronze fritté dans un corps en acier galvanisé. On peut installer ces filtres en les vissant dans les trous taraudés selon ISO 228 Partie 1. Ils sont équipés aux bords d'étanchéité en sorte qu'aucun joint additionnel n'est nécessaire.
Nettoyage
On peut enlever les salissures visibles sur la surface de l'élément de filtre en utilisant un contre-courant d'air. Si nécessaire, on peut aussi utiliser une brosse douce. Pour des salissures dans l'intérieur du filtre à l'air, par ex. de l'huile, on peut utiliser un solvant. Observer les indications du fabricant du solvent concernant l'utilisation en combinaison avec du bronze CuSn10. Ensuite, il faut rincer le filtre à l'air avec un fluide pur et le sécher.
