Plaque embase
Aperçu des plaques embase et des plans de pose
Les plaques embase servent à fixer les valves de contrôle directement sur le vérin hydraulique.
Le choix du plan de pose qui convient au mieux, dépend du débit volumétrique et du choix de la valve de contrôle.
| Plaque embase | ISO | DIN | Qmax | Exemple |
 |

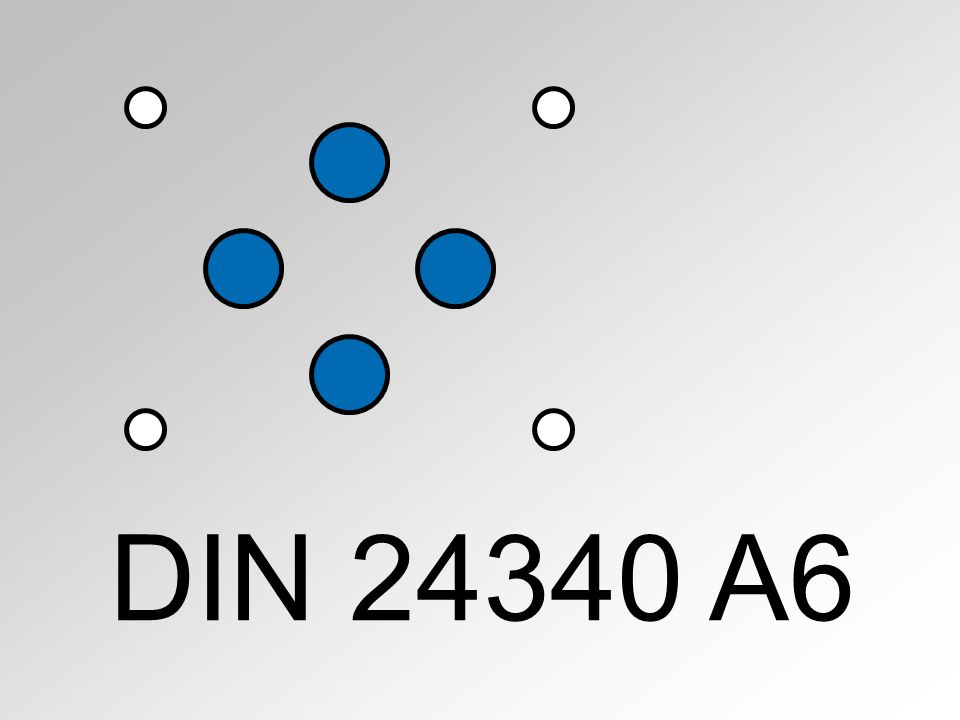

ISO 4401-03 | DIN 24340-A6 | 40 l/min | NG 6 |
 |

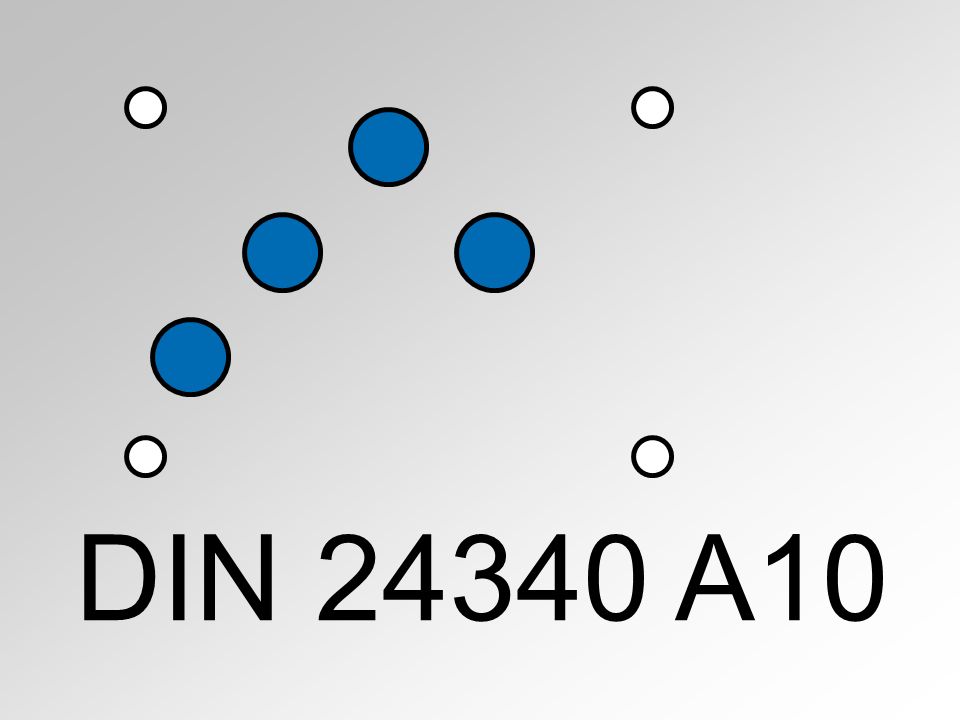

ISO 4401-05 | DIN 24340-A10 | 100 l/min | NG 10 |
 |

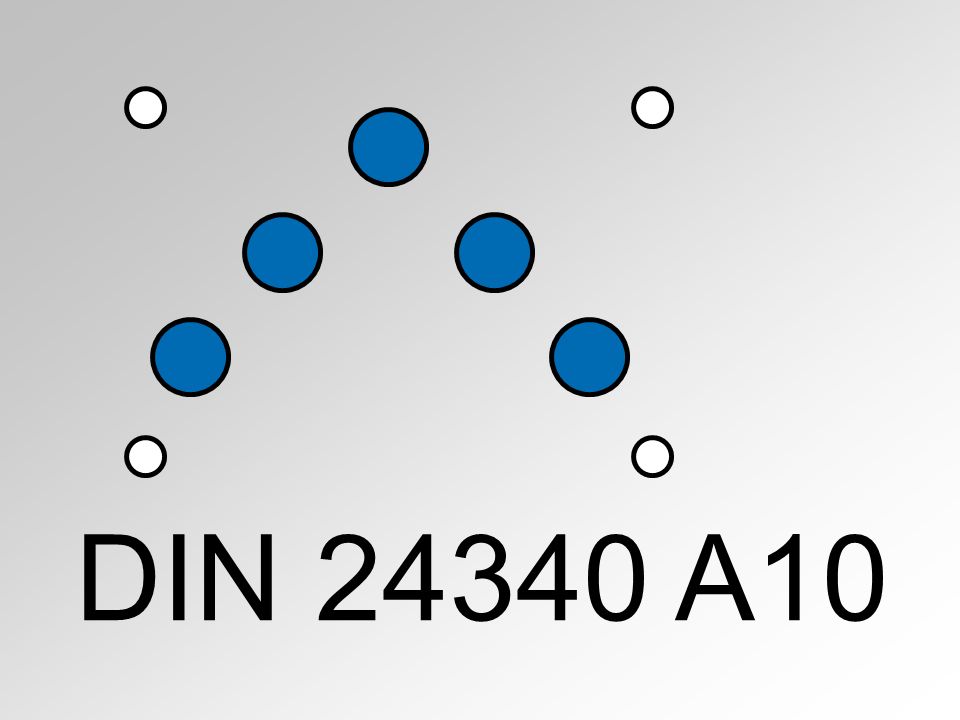

ISO 4401-05 mit T2 |
DIN 24340-A10 avec T2 |
160 l/min | NG 10 |
 |

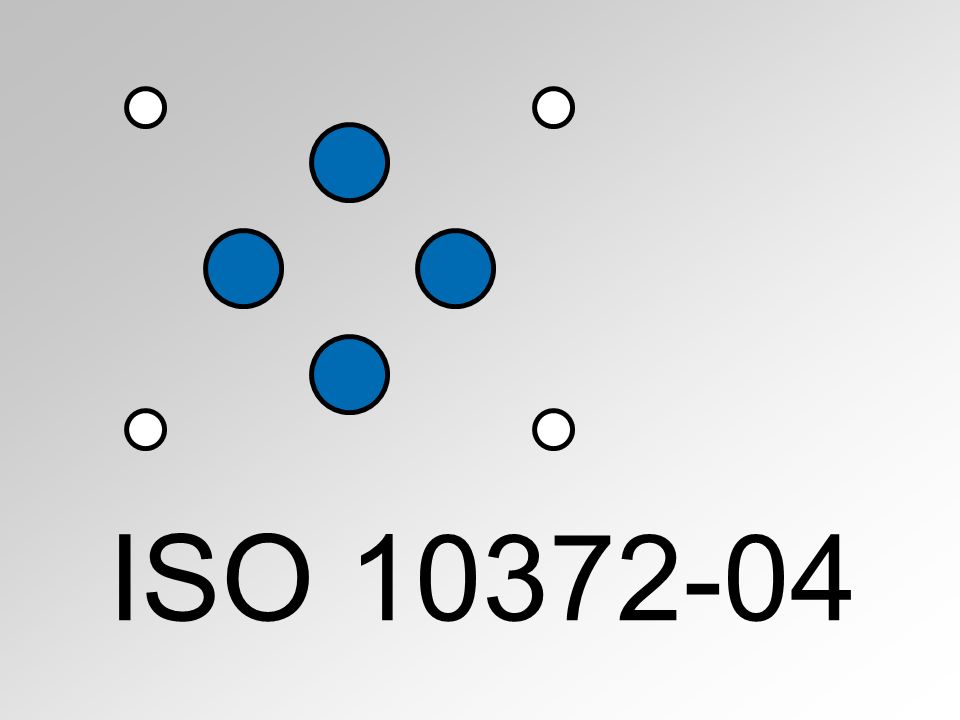

ISO 10372-04 | Moog 76 | 63 l/min | Moog 76 |
 |

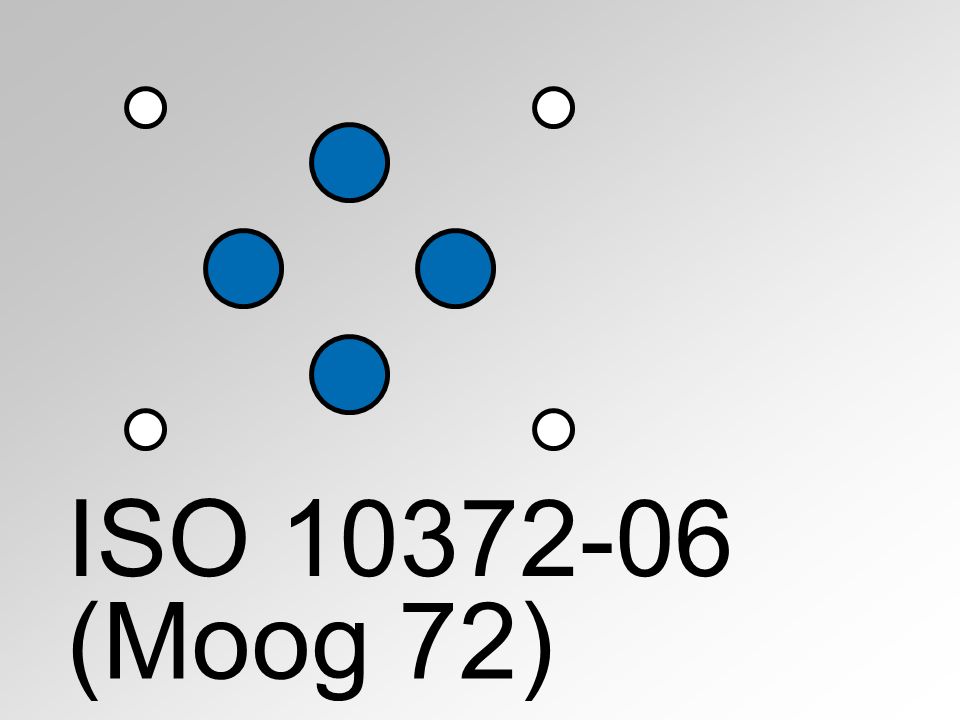

ISO 10372-06 | - | 250 l/min | Moog 72 |
 |

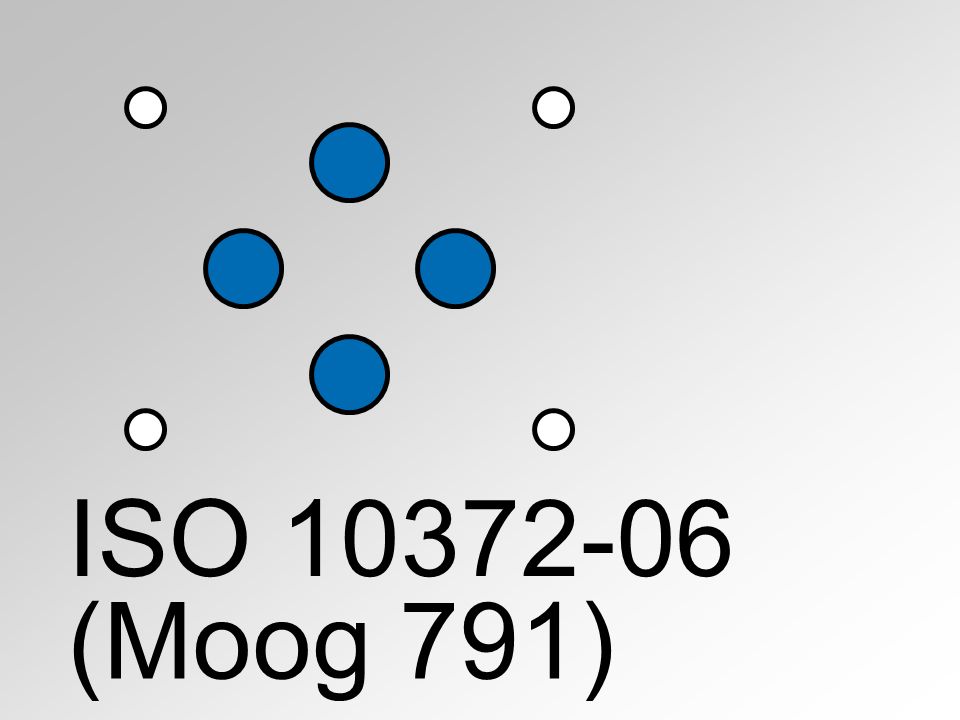

ISO 10372-06 | - | 250 l/min | Moog 791 |
