Système de joints de piston de pression
Equipement du bloqueur de tige Ratio-Clamp®
Le système de joints décrit les modèles et combinaisons des joints au sein du bloqueur de tige Ratio-Clamp®.

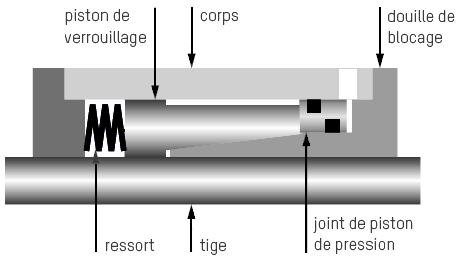

Pour des applications particulièrement délicates, le système de joints peut être utilisé avec le joint de piston de pression. Avec ce système, la tige se déplace sans joints sous pression en état déverrouillé.
Combinaison de joints
- Joint de piston de pression
- Joint à lèvre
- Racleur
Le frottement du glissement du système est ainsi indépendant de la pression de déverrouillage et constant. Cet version est par exemple adaptée à des applications d'essai.
| Vitesses de tige | jusqu'à 2 m/s |
| Plage de température | de -30 °C à +80 °C |
Selon le fluide utilisé, il faut tenir en compte les matériaux de joints.
| Fluide | Matériaux des joints | Matériaux de base |
| Huile minérale DIN 51524 | Basé sur PU / NBR (standard) |
PU / NBR / PTFE |
|
HFC - eau-glycol DIN 51502 |
Basé sur NBR |
NBR / PTFE |
