Montage
Bloqueur de tige Ratio-Clamp®
Tous les types du bloqueur de tige Ratio-Clamp® peuvent être montés sur des vérins hydrauliques. Pour cela, la tige de piston du vérin doit être allongée en fonction de la longueur du bloqueur de tige.
Le montage du bloqueur de tige Ratio-Clamp® sur le vérin hydraulique se fait par une bride intermédiaire.
Lors du montage du bloqueur de tige Ratio-Clamp® sur un vérin hydraulique dans le configurateur HäKo, on procède automatiquement à la sélection des pièces de fixation ainsi que des rallonges de la tige de piston.
Dans le configurateur Hänchen, le bloqueur de tige Ratio-Clamp® peut être montée sur les séries de vérin suivantes :

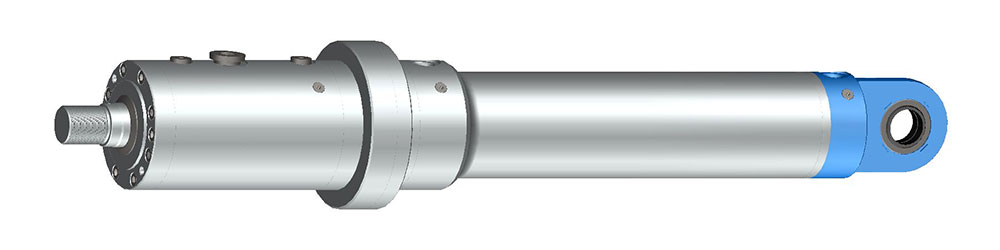

- vérin hydraulique série 120 & 300

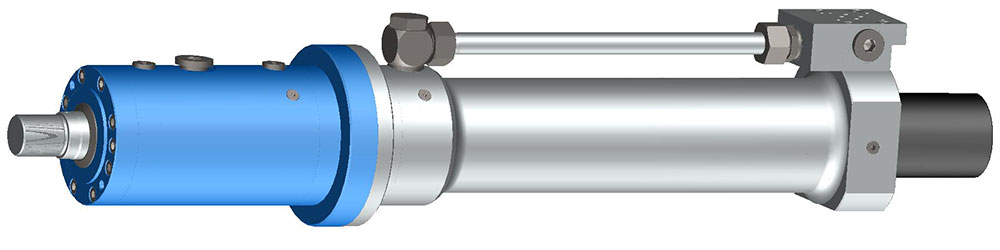

- vérin hydraulique série 550 avec des dimensions d'implantation selon ISO 6022

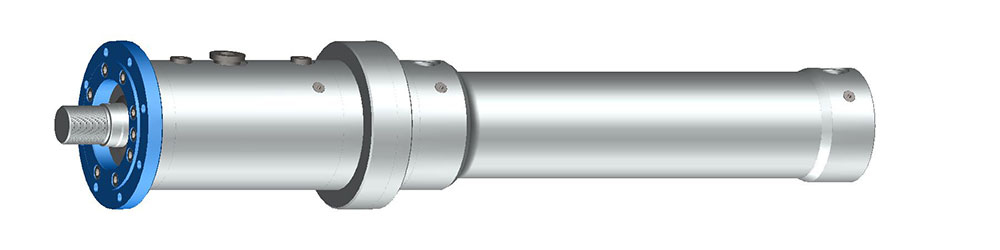

- vérin standard série 160 selon ISO 6020-1
Lors de l'utilisation du Ratio-Clamp® avec un vérin de la série 300 ou 550, la force du vérin peut être supérieure à la force du travail du Ratio-Clamp®.
Il faut particulièrement tenir en compte dans le choix du montage du vérin :
Lors de la fixation de l'actionneur au Ratio-Clamp®, le flux de force se fait par le joint à bride entre le vérin et le Ratio-Clamp®. Toutefois, celui-ci n'est prévu que pour la force de retenue maximale.
Lorsque l'actionneur est fixée directement sur le corps du vérin, par exemple avec une fixation articulée, la force totale du vérin peut être appliquée avec le Ratio-Clamp® déverrouillé.
Il faut en tenir compte lors de la conception et de l'exploitation afin que le Ratio-Clamp® ne soit pas surchargé et que la tige glisse possiblement.
Lors de l'utilisation du Ratio-Clamp® avec une vérin de la série 300 ou 550, la pression de service dans le vérin peut augmenter la pression admissible du Ratio-Clamp®.
Veuillez noter que la pression de déverrouillage du Ratio-Clamp® peut être réduite à la valeur autorisée de 160 bar. Un réducteur de pression, par exemple, peut être utilisé.
Le bloc de commande peut être utilisé pour contrôler le bloqueur de tige Ratio-Clamp®. Cela peut également assurer la réduction de la pression au niveau du Ratio-Clamp®.
