Le système de joints Servoseal® dans le fond est adapté aux mouvements avec très peu de frottement et aux mouvements très sensibles. Le mouvement est largement sans stick-slip. En outre, Servoseal est adaptée aux mouvements et oscillations très dynamiques et aux charges du vérin avec des forces latérales élevées.
Function
Une bague du carbone de retenue réduit la pression le contact du joint, ce qui réduit aussi le frottement et l'usure proche de zéro.

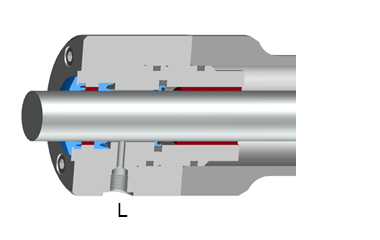

Le système de joints Servoseal® travail qusi sans fuite. L'huile de fonction est évacuée via le raccord de huile de fonction L.
Comme joint de contact (de fuite de fonction) et le racleur ne sont pas pressurisées, le frottage résiduel est très bas est constant dans l'entière zone de pression.
Combinaison de joints
Selon la série, les matériaux des joints et le système de guidage, ce système est adapté à:
Vitesses de piston | jusque'à 2 m/s |
Plage de température | de -30 °C à +80 °C |
Le système d'étanchéité Servoseal® requiert une pression minimale dans la chambre de pmin = 50 bar pour maintenir la fuite à un faible niveau.
L'arrivée du courant d'huile de fonction dans le réservoir se fait sans pression au raccord d'huile de fonction, il ne doit pas être aspiré par dépressurisation. Une précontrainte du conduit d'huile de fonction jusqu'à 5 bar est admissible.
Séries 320:
Les raccords de l'huile de fuite sont connecté intèrne pour raccorder au coix.
Tous les autres séries:
Connecte les raccords de l'huile de fuite extèrne.
