Servofloat®
Système de joints dans le fond

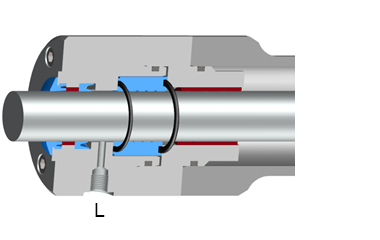

Le système de joints Servofloat® dans le fond avec la bague d'étanchéité flottant est adapté aux mouvements avec très peu de frottement et aux mouvements très sensibles. Grâce à la bague d'étanchéité flottant patentée, le mouvement est largement sans stick-slip. En outre, Servofloat® est adaptée aux mouvements et oscillations très dynamiques et aux charges du vérin avec des forces latérales élevées.
Function
Une fente d'étranglement étroite permet la décompression du vérin vers l'extérieur sans contact. L'autocentrage de la bague d'étanchéité flottant conditionnée par la construction minimise l'écoulement de l'huile de fonction. L'huile de fonction est évacuée via le raccord de huile de fonction L.
Comme joint de contact (de fuite de fonction) et le racleur ne sont pas pressurisées, le frottage résiduel est très bas est constant dans l'entière zone de pression.
Combinaison de joints
- Bague d'étanchéité flottant
- Joint de fuite de fonction
- Racleur
Selon la série, les matériaux des joints et le système de guidage, ce système est adapté à:
| Vitesses de piston | jusqu'à 4 m/s |
| Plage de température | de -30 °C à +100 °C |
Le système de joints Servofloat® requiert une pression minimale dans la chambre de pmin = 50 bar pour assurer le centrage.
L'arrivée du courant d'huile de fonction dans le réservoir se fait sans pression au raccord d'huile de fonction, il ne doit pas être aspiré par dépressurisation. Une précontrainte du conduit d'huile de fonction jusqu'à 5 bar est admissible.
Séries 320:
Les raccords de l'huile de fuite sont connecté intèrne pour raccorder au coix.
Tous les autres séries:
Connecte les raccords de l'huile de fuite extèrne.
La quantité d'huile de fuite dépend surtout de la viscosité du fluide utilisé, de la température et en particulier des conditions de pression dans le vérin. Il y a aussi d'autres facteurs qu'il faut prendre en compte pour déterminer le débit d'huile de fuite. Les quantités d'huile de fuite indiquées ici ont été déterminées pour un fluide ISO VG 46 à 55 °C.
Cependant, ces quantités sont seulement des valeurs de référence pour le calcul hydraulique ; pour une détermination exacte du débit d'huile de fuite il faut le mesurer directement sur l'appareil.
|
Débit d'huile de fonctionnement Servofloat® |
||
| Diamètre de tige [mm] |
Huile de fuite min.* [l/min] |
Huile de fuit max.* [l/min] |
| 25 | 0,25 | 0,5 |
| 30 | 0,4 | 0,8 |
| 40 | 0,4 | 0,8 |
| 50 | 0,8 | 1,2 |
| 63 | 0,8 | 1,2 |
| 80 | 1,7 | 3,0 |
| 100 | 2,0 | 3,5 |
| 125 | 7,0 | 9,0 |
| 160 | 7,0 | 9,0 |
* Les données de fuite pour Servofloat® s'appliquent à une pression de chambre de 210 bar (pression de service) pour une chambre.
