Le système de guidage du fond palier de tige de piston hydrostatique Servobear® est particulièrement adapté aux mouvements hautement dynamiques et aux oscillations à forces latérales dynamiques élevées.
Avec un guide de tige de piston hydrostatique on peut appliquer des charges de force transversale très élevées à la tige de piston tout en ayant des forces de frottement réduites.
En fonction de la série, des matériaux des joints et du système de joints, ce système est adapté à :
Vitesses de piston | jusqu'à 4 m/s |
Plage de température | de -30 °C à +100 °C |
Function
Avec le palier hydrostatique, le guide de tige de piston et le joint d'entrefer sans frottement est réalisé dans une pièce. La tige de piston "flotte" sur une pellicule d'huile qui est créée par poches de palier insérées sur le pourtour. Selon le diamètre de la tige, on utilise des paliers à 4 ou 6 poches.
Le système de joints (d'huile utile) tangent et le racleur d'impuretés ne sont pas sous pression ce qui provoque un frottement résiduel très faible et constant sur toute la plage de pression.

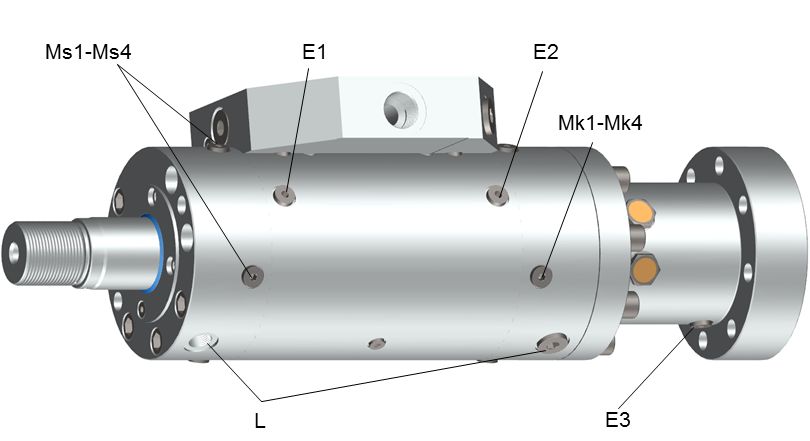

L | Collecteur d'huile de fonction G1/4 ou G1/2 |
E1 | Purge côté avant G1/4 |
E2 | Purge côté arrière G1/4 |
E3 | Purge tube de protection G1/4 (en option) |
Ms1-Ms4 | Raccord de mesure des poches hydrostatiques 1 à 4 côté avant |
Ms1-Mk4 | Raccord de mesure des poches hydrostatiques 1 à 4 côté arrière |

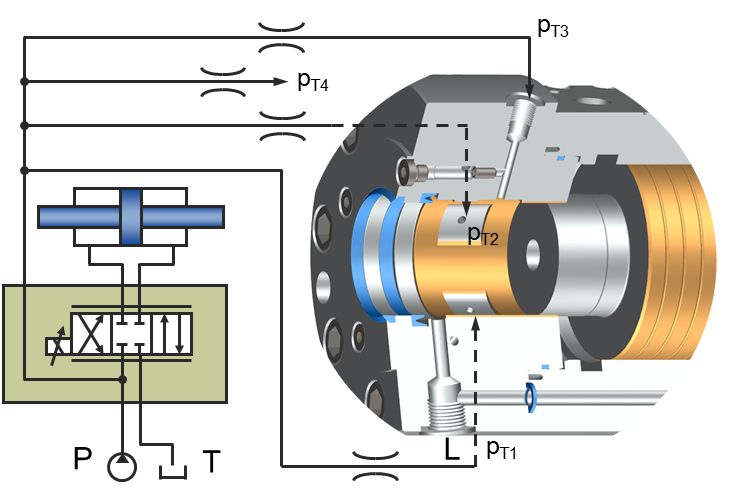

L'alimentation de pression du palier hydrostatique se fait en interne par les canaux dans le vérin par la pression système. La pression d'alimentation correspond à la pression système avant la valve servo, pmin = 140 bar, pmax = 320 bar.
L'arrivée du courant d'huile de fonction dans le réservoir se fait sans pression au raccord d'huile de fonction, il ne doit pas être aspiré par dépressurisation.
Une précontrainte du conduit d'huile de fonction jusqu'à 5 bar est admissible.
Séries 320:
Les raccords de l'huile de fonction sont connecté intèrne pour raccorder au coix.
La quantité d'huile de fonction dépend, en plus d'autres facteurs, surtout de la viscosité du fluide utilisé, de la température et en particulier des conditions de pression dans le vérin.
Les quantités d'huile de fonction indiquées ici ont été déterminées pour un fluide ISO VG 46 à 55 °C. Cependant, ces quantités sont seulement des valeurs de référence pour le calcul hydraulique ; pour une détermination exacte du débit d'huile de fonction il faut le mesurer directement sur l'appareil.
Débit d'huile de fonctionnement Servobear® avec un guide de tige de piston hydrostatique |
||
Diamètre de tige [mm] |
Huil de fonction min.* [l/min] |
Huil de fonction max.* [l/min] |
25 | 1,0 | 1,9 |
30 | 1,0 | 2,0 |
40 | 1,0 | 2,2 |
50 | 1,0 | 2,4 |
63 | 1,0 | 2,6 |
80 | 1,4 | 3,0 |
100 | 1,6 | 3,5 |
125 | 2,0 | 3,7 |
160 | 3,0 | 4,5 |
200 | 3,2 | 4,7 |
* Les données de fuite pour Servobear® s'appliquent à une pression d'alimentation de 280 bar (pression de système) pour une chambre.
