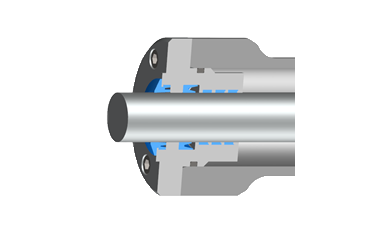

Le système de guidage du fond eléments de guidage se compose de bandes à bases de PTFE placées librement autour de la tige.
Ce guidage est adapté à l'application universelle, en particuler s'il n'y a aucune demande spéciale au mouvement du vérin.
En raison des tolérances de la gorge et de l'épaisseur de la bande de guidage, ce système de guidage est - particulièrement adapté aux vérins simple tige - pour des mouvements "simples" à longue course ou pour des températures élevées.
Dans les vérins d'essai précis et rigides de la série 320, en combinaison avec les systèmes d'étanchéité Servofloat®, Servoseal® ou Servocop®, les systèmes de guidage avec bandes de guidage peuvent supporter des charges très élevées et ainsi permettrent des forces transversales très élevées sur la tige de piston.
En fonction de la série, des matériaux des joints et du système de joints, ce système est adapté à :
Vitesses de piston | jusqu'à 4 m/s |
Plage de température | de -30 °C à +200 °C |
