Forces latérales
Proposition pour l'équipement des vérins hydrauliques
Les propositions pour la sélection des caractéristiques d'équipement dépendent d'une multitude de conditions opératoires.
L'équipement correct est crucial pour la qualité et la fiabilité du vérin hydraulique, pour sa force de frottement et pour sa tenue à l'usure.
Pour la sélection de l'équipement, il faut observer non seulement les températures de service, les courses et les vitesses de mouvement déterminés lors de la calculation hydraulique, mais aussi les forces latérales appliquées sur la tige de piston du vérin:
 |

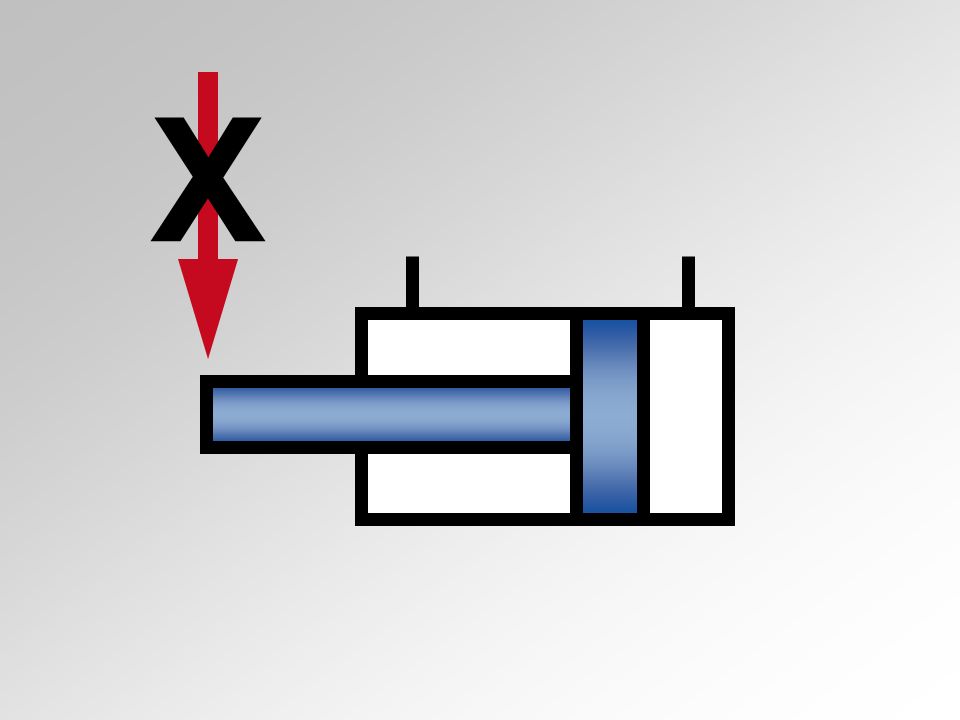

Aucune force latérale Idéalement, un vérin hydraulique est installé de sorte qu'aucune force latérale n'est appliquée sur la tige de piston. Dans ces cas, on recommande un système de guidage métallique ou le système de guidage Servoslide® au fond. |
 |

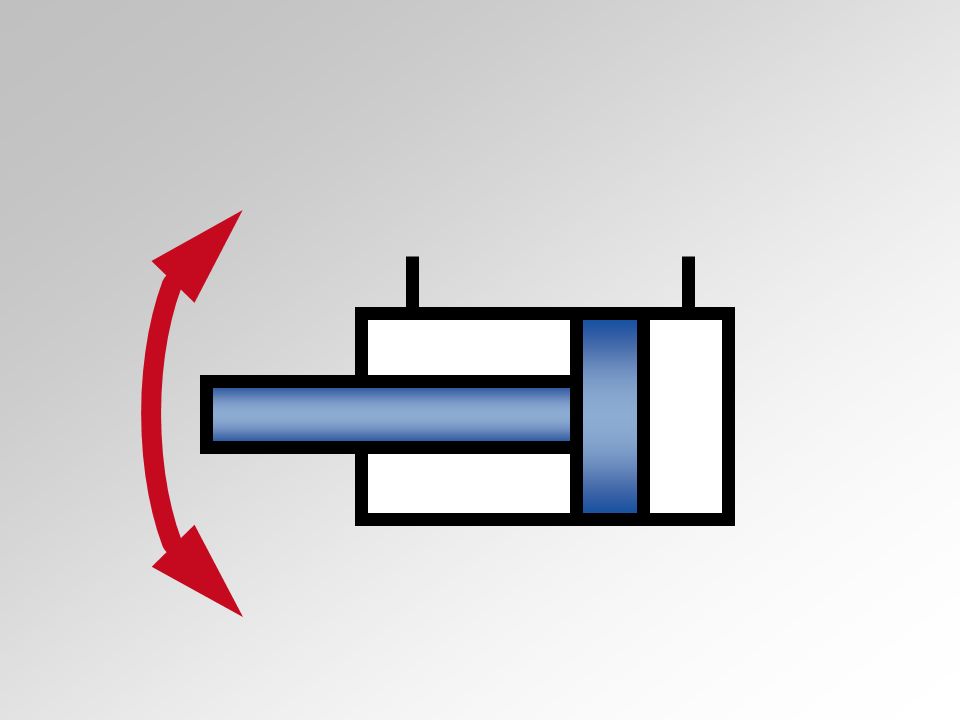

Forces latérales générées par le mouvement transversal Les vérins hydrauliques avec des fixations à tenon, par exemple des appuis articulés, sont souvent exposées aux forces latérales générées par un mouvement latéral du vérin. En principe, les vérins hydrauliques sont conçus pour telles applications, dans ces cas, on recommande le système de guidage Servoslide® au fond. |
 |

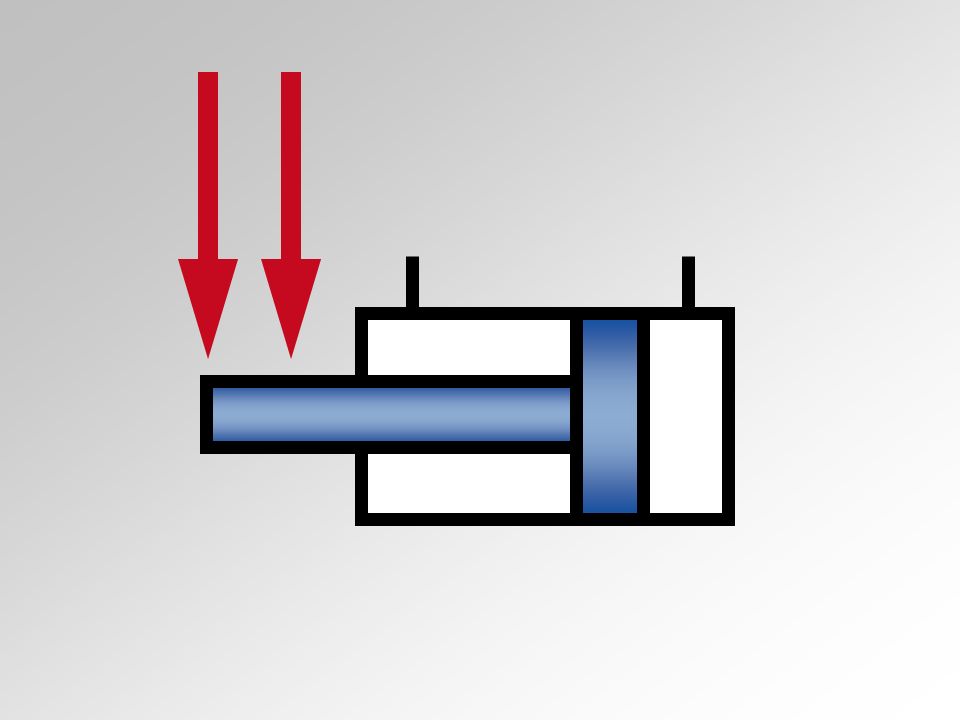

Forces latérales très élevées Les mouvements très dynamiques peuvent causer des forces latérales très élevées sur la tige de piston du vérin hydraulique. Les vérins de la série 320 sont particulièrement adaptés à ces applications. |
Les propositions reposent seulement sur les conditions de service indiquées ici. En raison de la possibilité des facteurs potentiellement importants mais non mentionnés, nous déclinons toute responsabilité quant à l'exactitude.
S'il y a d'autres facteurs d'influence, veuillez contacter notre service d'application.
